Длинные гнезда, endpin, barrel и long

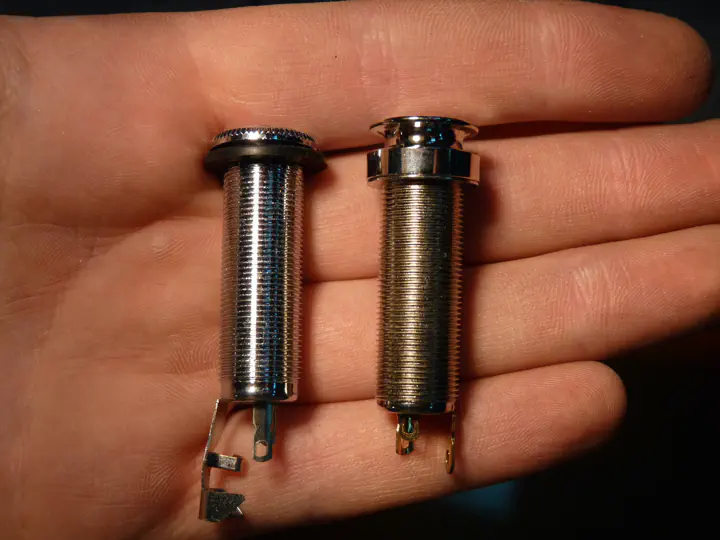

Слева — long jack (или barrel jack), справа — endpin jack.

Первый тип ставится на некоторые электрогитары. Хорош тем, что не требует ни большого окна под гнездо, ни дурацких трескающихся пластинок для крепления его же.

Второй тип ставится исключительно на акустические гитары, в нижний клец. Он объединяет в себе гнездо и кнопку под ремень (она навинчивается снаружи на резьбу).

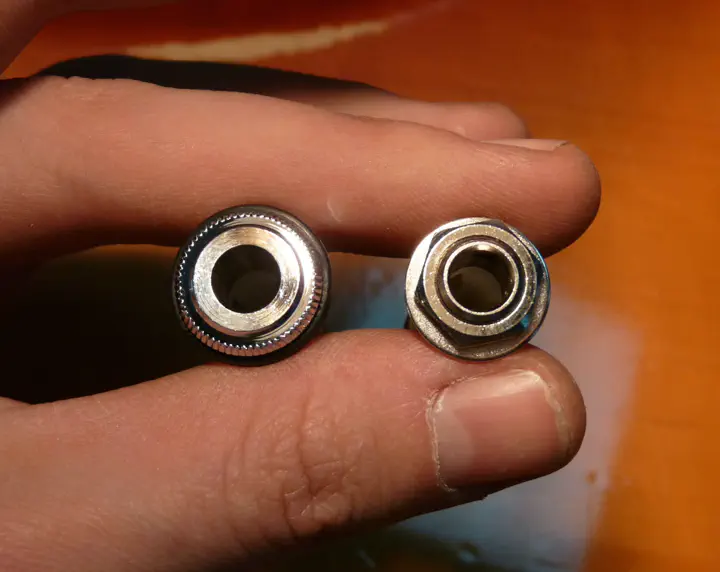

Если снять эту кнопку с эндпин-джека, под ней обнаружится гайка с шайбой, чей диаметр соответствует диаметру внешнего кольца лонг-джека:

Это значит, что вместо лонг-джека на электрогитаре можно использовать обычный эндпин-джек.

Зачем? Ну, во-первых, электрогитарные джеки могут просто кончиться в решающий момент. Эндпин-джеков навалом в муздетали, например, а вот за дешевым лонг-джеком придется еще побегать.

Во-вторых, очевидно, дешевому лонг-джеку иногда следует предпочесть дорогой эндпин-джек, просто из соображений качества.

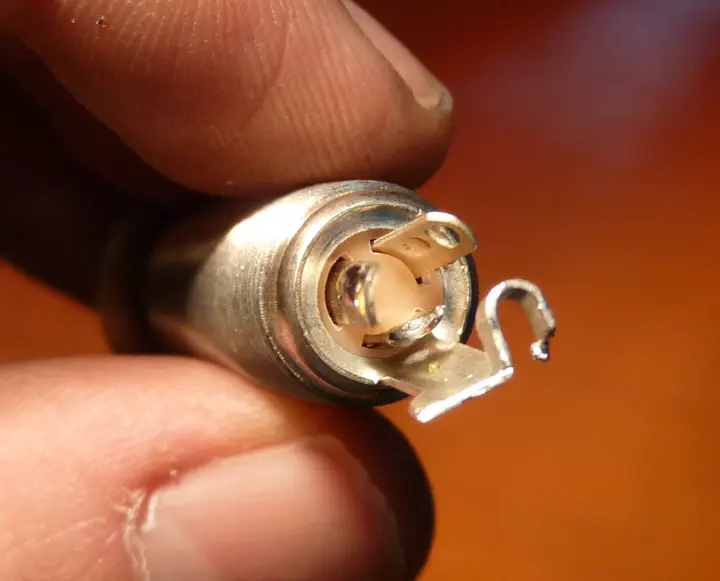

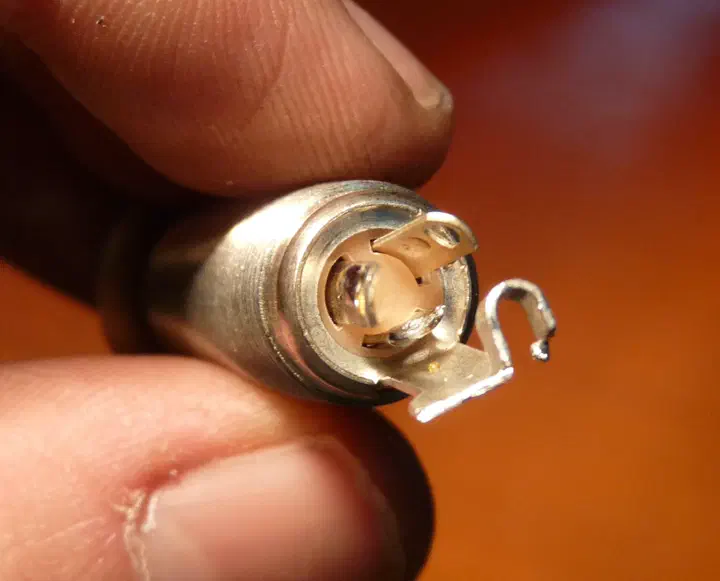

В-третьих, иногда есть необходимость использовать четырехконтактное гнездо, где подключением минуса батарейки занимается отдельный контакт (а не Ring, как обычно). Например, на гитаре со стереовыходом и преампом стандартное трехконтактное гнездо не подойдет, — нужно именно четырехконтактное. Так вот, такие гнезда в “длинном” формате чрезвычайно редки, и если найдется подходящий эндпин-джек, легче поставить его, чем искать лонг-джек (не уверен, что они вообще существуют). А вот эндпин-джек с четыремя контактами, то ли switchcraft, то ли mec, и у китайцев таких тоже полно:

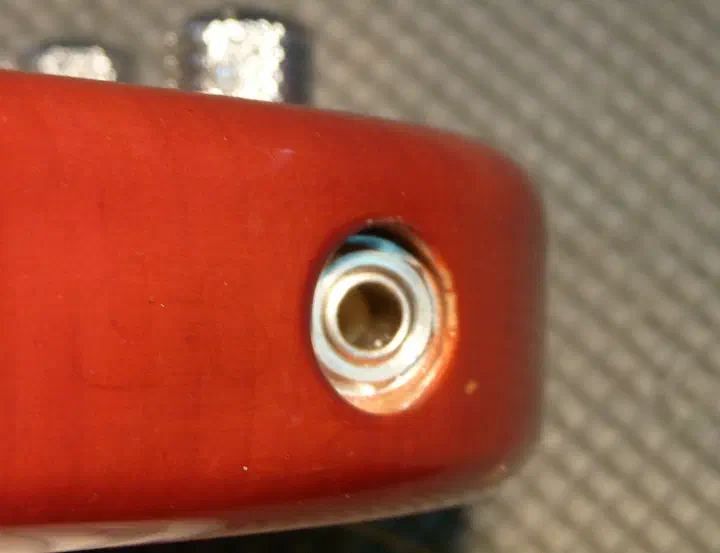

Кто-то, конечно, скажет, что внешний вид инструмента пострадает из-за этой торчащей гайки.

Но в большинстве случаев всем совершенно наплевать.

Еще несколько типов длинных джеков #

Часто встречается эндпин-джек с юбкой:

Его крепление ремня, пожалуй, более удобно за счет меньшего диаметра в узком месте. Но для установки такого джека придется просверлить дырки под шурупы, а лишний раз дырявить гитару грешно.

А если вам все-таки понадобилось ставить длинный джек без гайки с внутренней стороны, то существует такое вот чудо:

Главная его особенность - крупная резьба, рассчитанная на вворачивание в древесину, и прямой шлиц на морде. При установке я бы на всякий случай добавил капельку тайтбонда на стенку отверстия.

Кстати, изредка попадаются эндпин-джеки без накручивающейся передней части, но с гайкой сзади:

Они дешевле тех, у которых резьба с обеих сторон, но ставить их на акустику мучительно: поди до этой гайки доберись… Зато их можно ставить на электрогитары и басы, где лишние 3-4 мм толщины морды джека нередко позволяют добиться идеального положения относительно поверхности гитары (по умолчанию джек бывает притоплен, без всякого смысла).

Основным свойством всех джеков из этой статьи является их низкая надежность и высокая цена. Поэтому при проектировании электрогитар и басов длинных джеков лучше избегать. Акустика — исключение: установка гнезда в клец наиболее безопасна для корпуса гитары, а туда лучше всего встает именно эндпин-джек.

Впрочем, Taylor ухитрился засунуть в клец обычное гнездо с нестандартным обвесом. Очень грамотное решение.
