Изготовление бриджа из черного дерева для джазовой гитары

Принесли нам тут старинный архтоп Silvertone - на замену ладов, ну и еще разные мелочи. Лады поменяли. Хотел было струны ставить, но наткнулся на чудовищно кривой бридж.

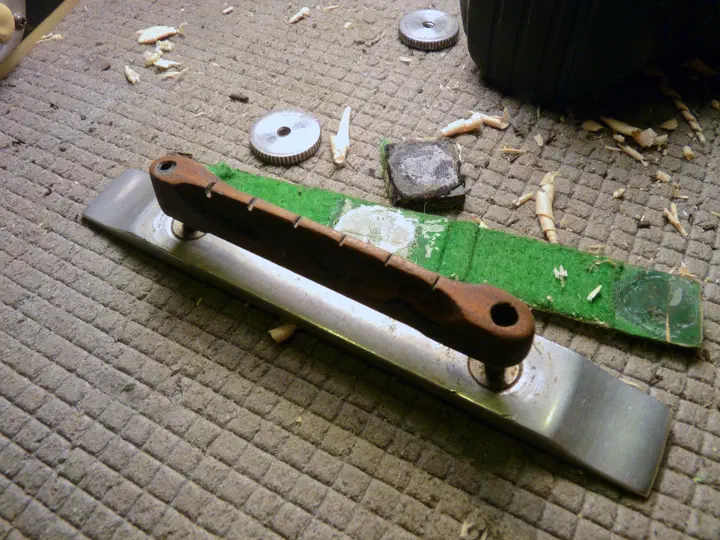

Потрепанный, из красного дерева, без всякой компенсации мензуры, сидит на шпильках с регулировочными гайками. Шпильки приходят в алюминиевое основание. На подошву последнего толстым слоем наклеен какой-то зеленый войлок. По краям подошвы на зеленый войлок наклеены кусочки резины. Ими бридж и опирался на деку. В общем, все очень запущено…

Первое, что я сделал - оторвал резинки и большую часть войлока, а затем проверил, хватит ли без них длины шпилек для установки приемлемой высоты струн. Шпильки оказались достаточно длинные. Значит, основание можно оставить как есть, а вот бридж придется соорудить новый: из прочного материала и с нормально выставленной мензурой. Я бы с радостью поставил туда тюноматик, - но инструмент древний, и расстояние между шпильками у него нестандартное.

Делать бридж я буду из т.н. “макассара” - это такое черное дерево (macassar ebony). Характерно оно рыжеватыми прожилками, большим количеством пор и малой склонностью к растрескиванию. Это очень жесткая и плотная древесина, аж в воде тонет.

Первая версия #

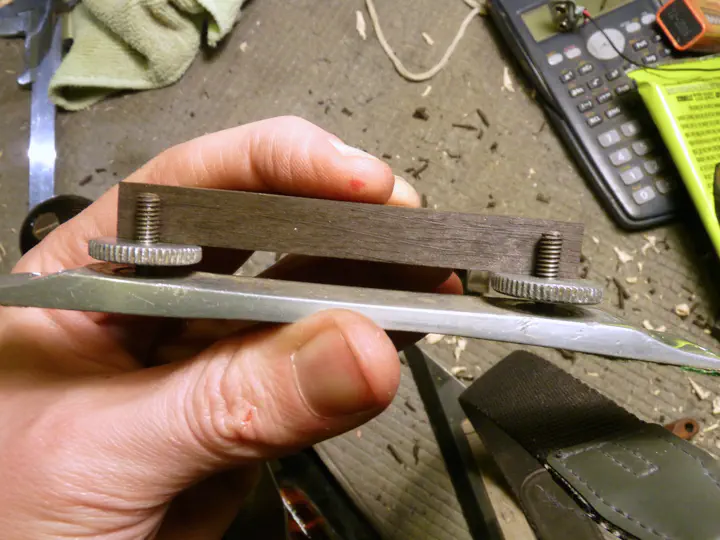

Отрезал квадратик нужной длины. Обошлось без рыжих полос.

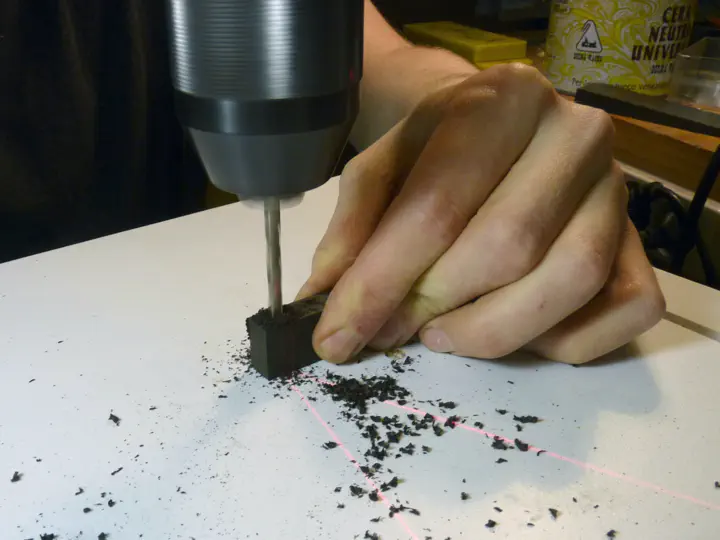

Просверлил отверстия под шпильки. Очень плотная посадка здесь не требуется. Шпильки у меня диаметром примерно 4,2; я сверлю большую часть отверстия сверлом-пятеркой и лишь нижние 3-4 мм сверлю 4,5. Нагрузка на бридж идет в основном вниз, так что для центровки этих нескольких миллиметров хватит. А широкие отверстия в верхней части бриджа гарантируют, что он не расколется из-за изгиба основания.

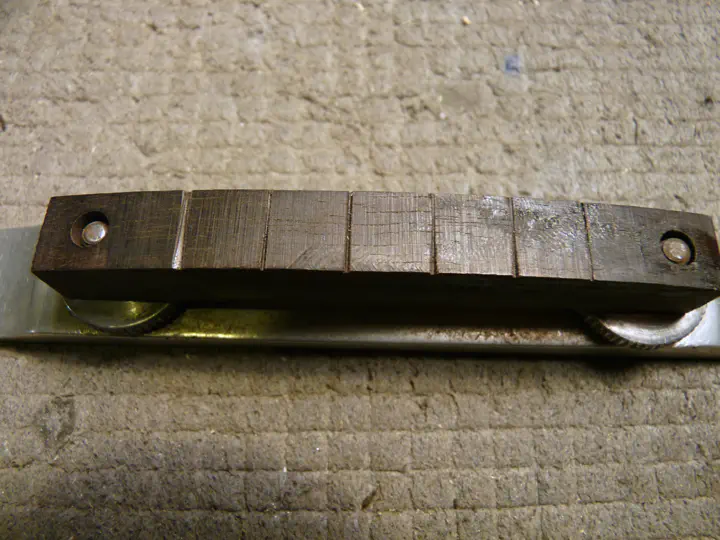

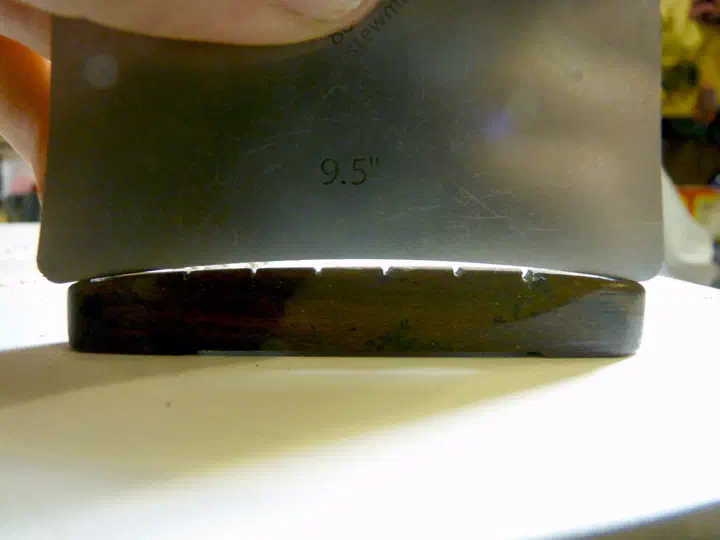

Старый бридж совершенно не соответствует накладке по радиусу.

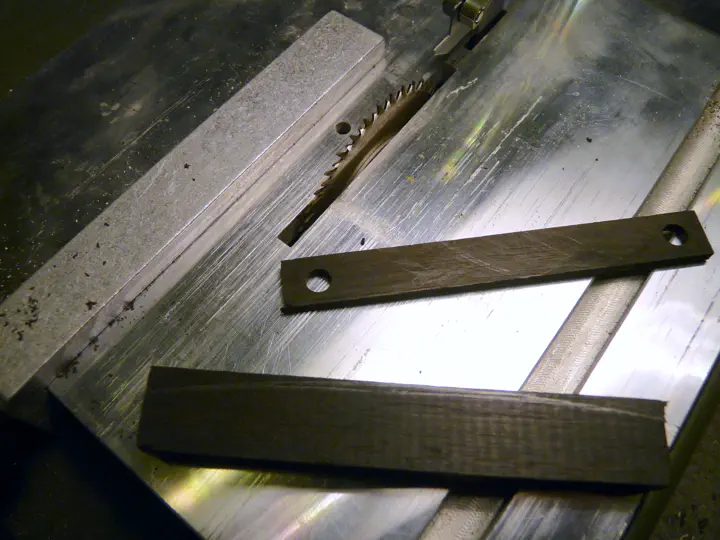

Новый бридж я сделаю точно под нее. Для начала отпиливаю лишнюю высоту:

Потом на гриндере задаю радиус по карандашной линии.

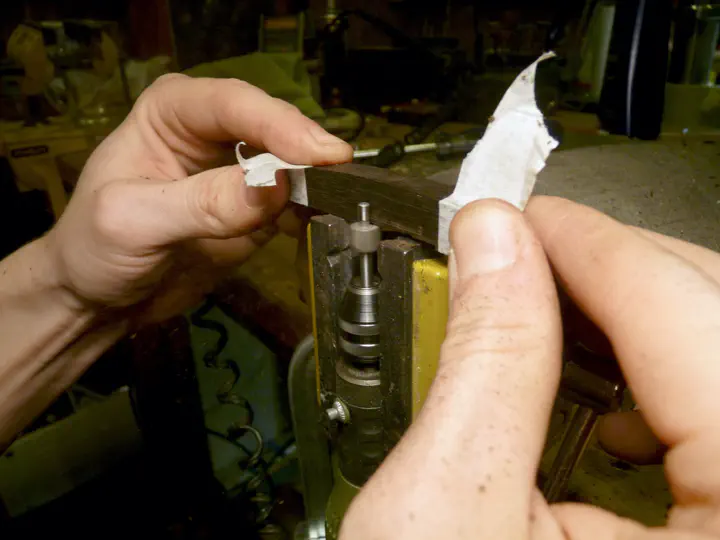

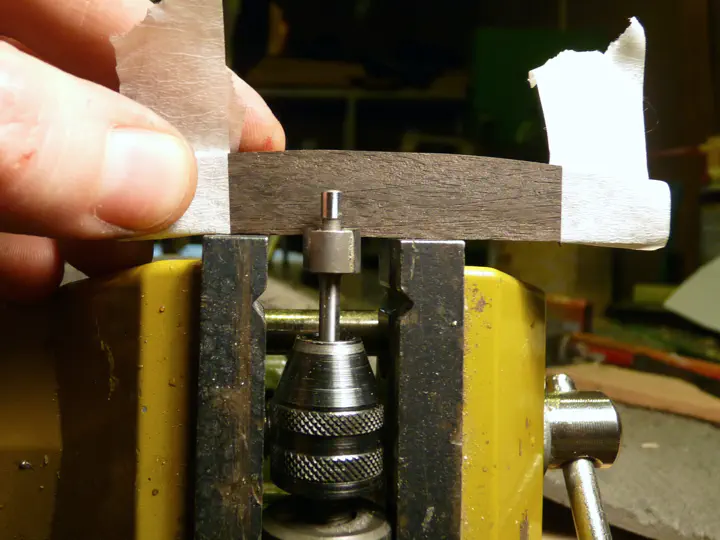

У родного бриджа есть небольшая выемка снизу, исключительно для красоты. По идее, она немного снижает прочность, но запас у макассара такой, что я решил сделать выемку и на новом бридже. Вот мой микрофрезерный стол:

Постоянно что-нибудь так подрезаю, жутко удобно. Руки, понятно, надо беречь: фреза дергает заготовку в сторону вращения, это необходимо учитывать.

Фрезерую с каждой стороны:

Остается лишь небольшая ступенька посередине, которую легко снять ножом или стамеской.

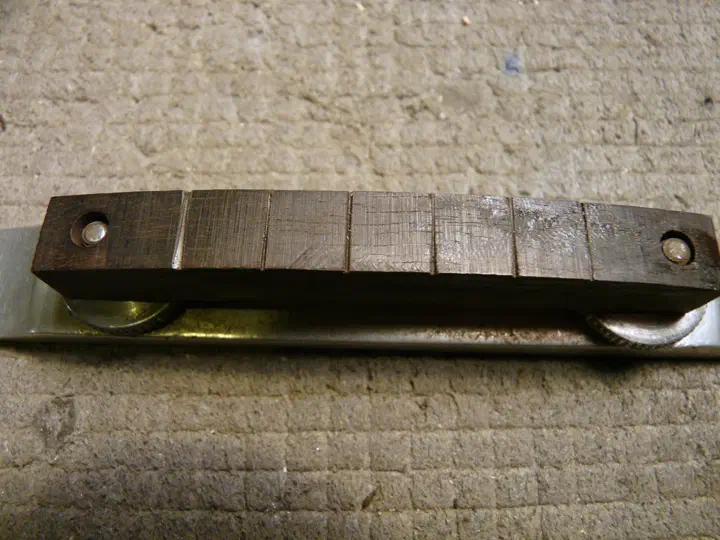

Размечаю бридж под струны:

Гриндером снимаю часть материала - ширина моей шлифовальной ленты (25 мм) почти совпадает с шириной каждой из ступенек:

Дальше на нем работать неудобно: на свободном участке лента прогибается и не дает плоскости, а упор слишком широкий, чтобы им лезть в углубления. Задумался о еще более тонкой ленте :-) Вообще, гриндер - это тема, конечно. В миллион раз лучше точила.

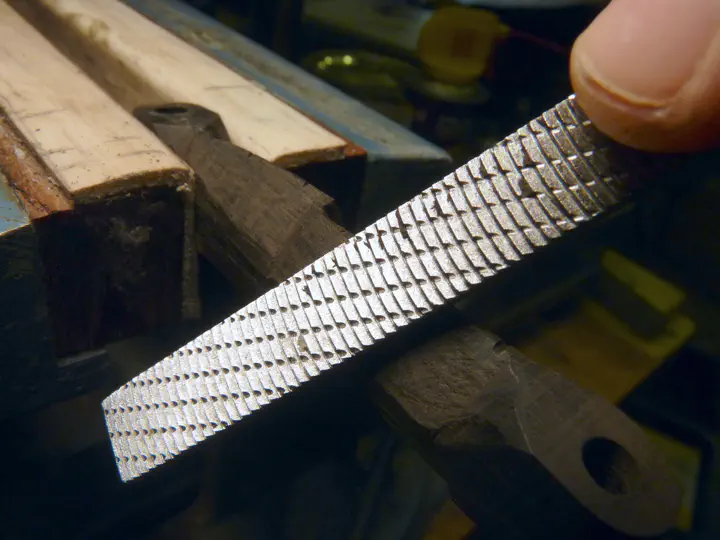

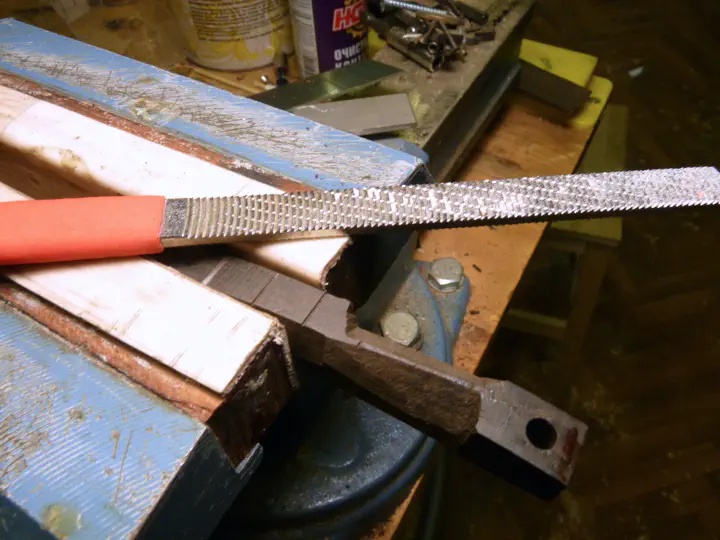

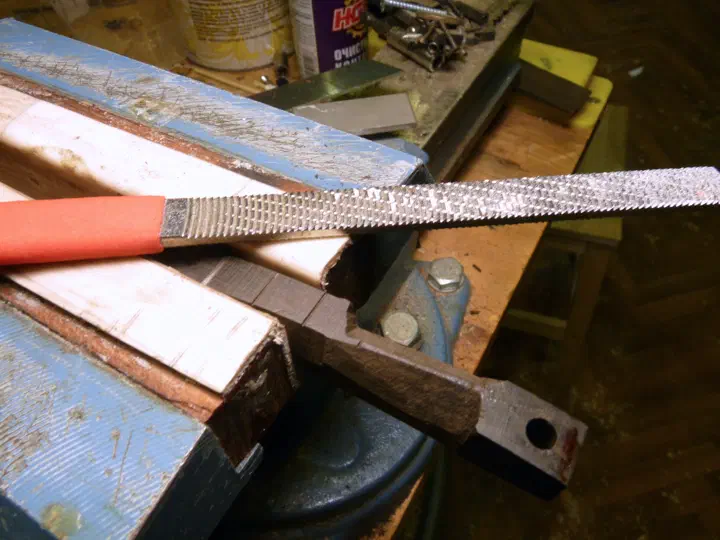

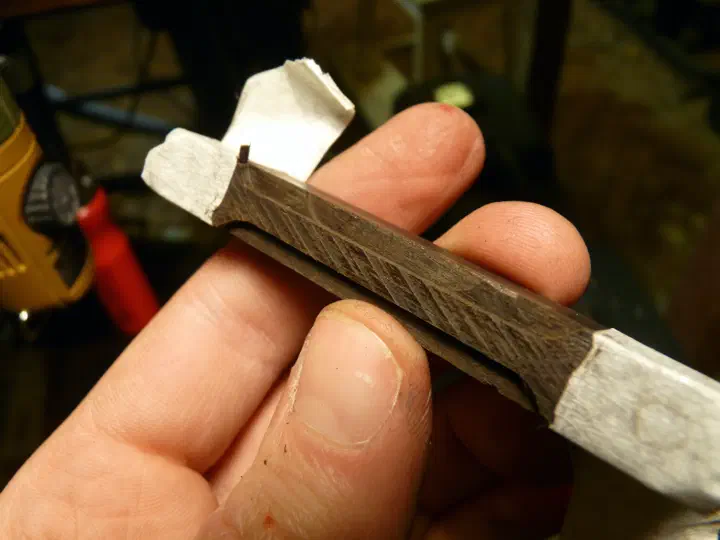

Дальше работаю напильником (на фото, правда, razor file - специальный напильник по дереву с очень острой и крупной насечкой, но то же самое можно было делать и простым слесарным).

На гриндере закругляю края бриджа.

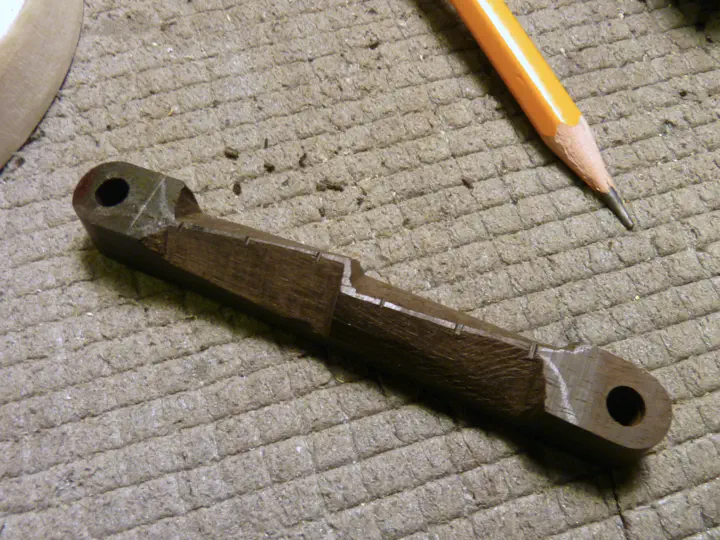

Перед финишной шлифовкой охочусь на выступающие части скосов:

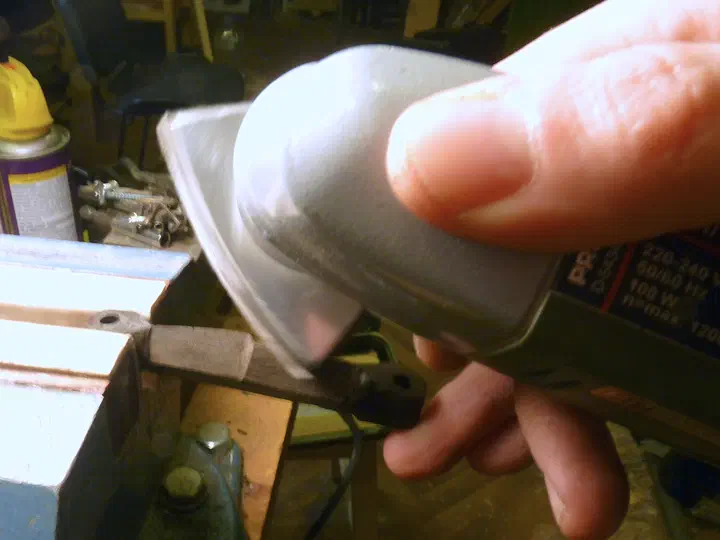

Эти скосы можно шлифовать и руками, но я лентяй и пользуюсь дельташлифмашиной.

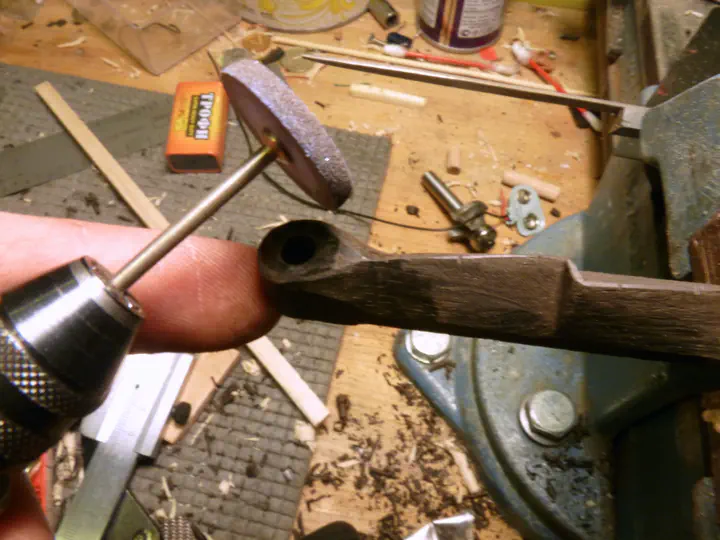

Переходы по краям бриджа заваливаются бормашинкой.

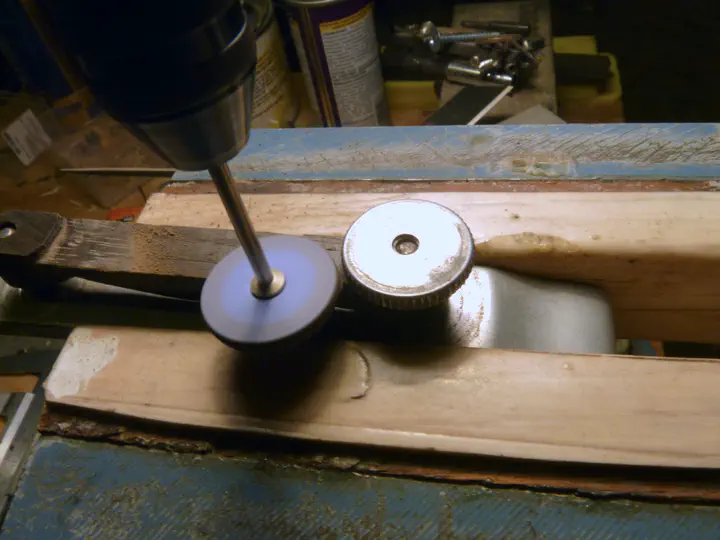

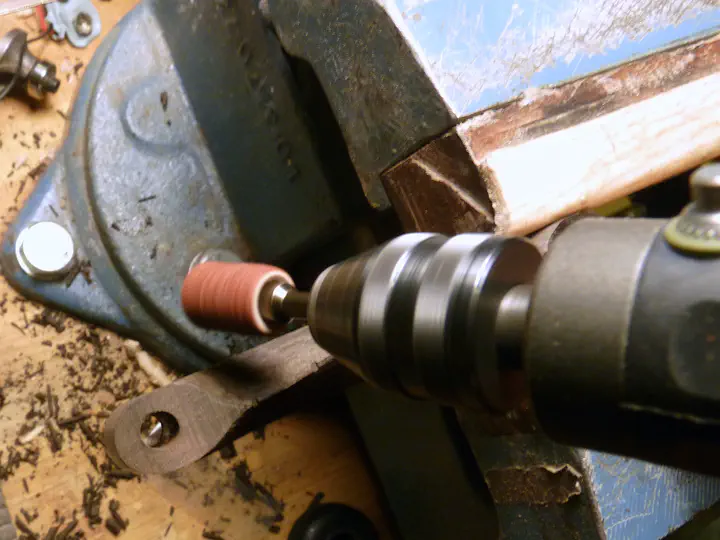

Вот такие резиновые абразивные круги оказались очень полезны:

Они слегка гнутся под нажимом, заползают в самые узкие углы и снимают материал с бешеной скоростью.

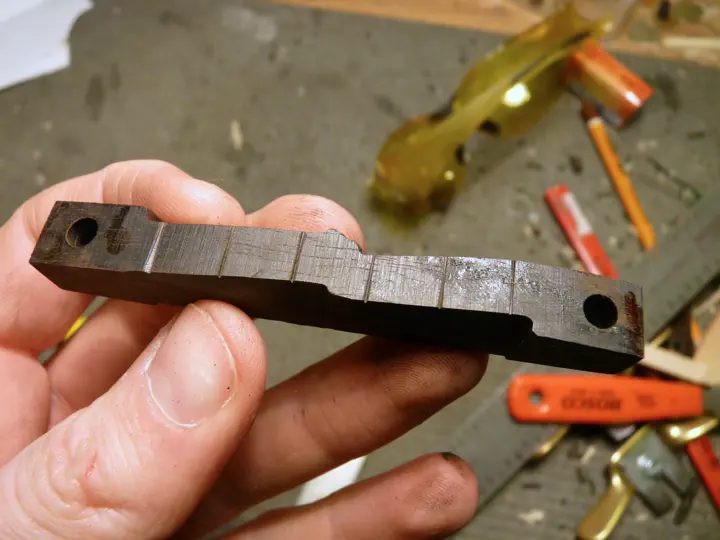

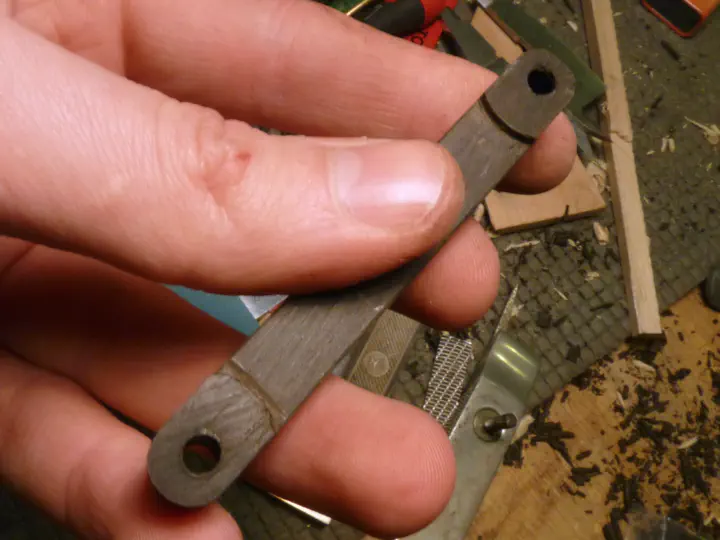

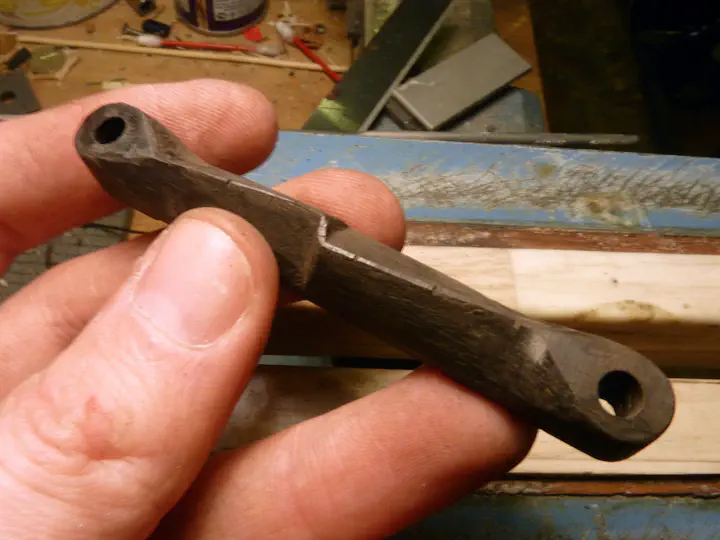

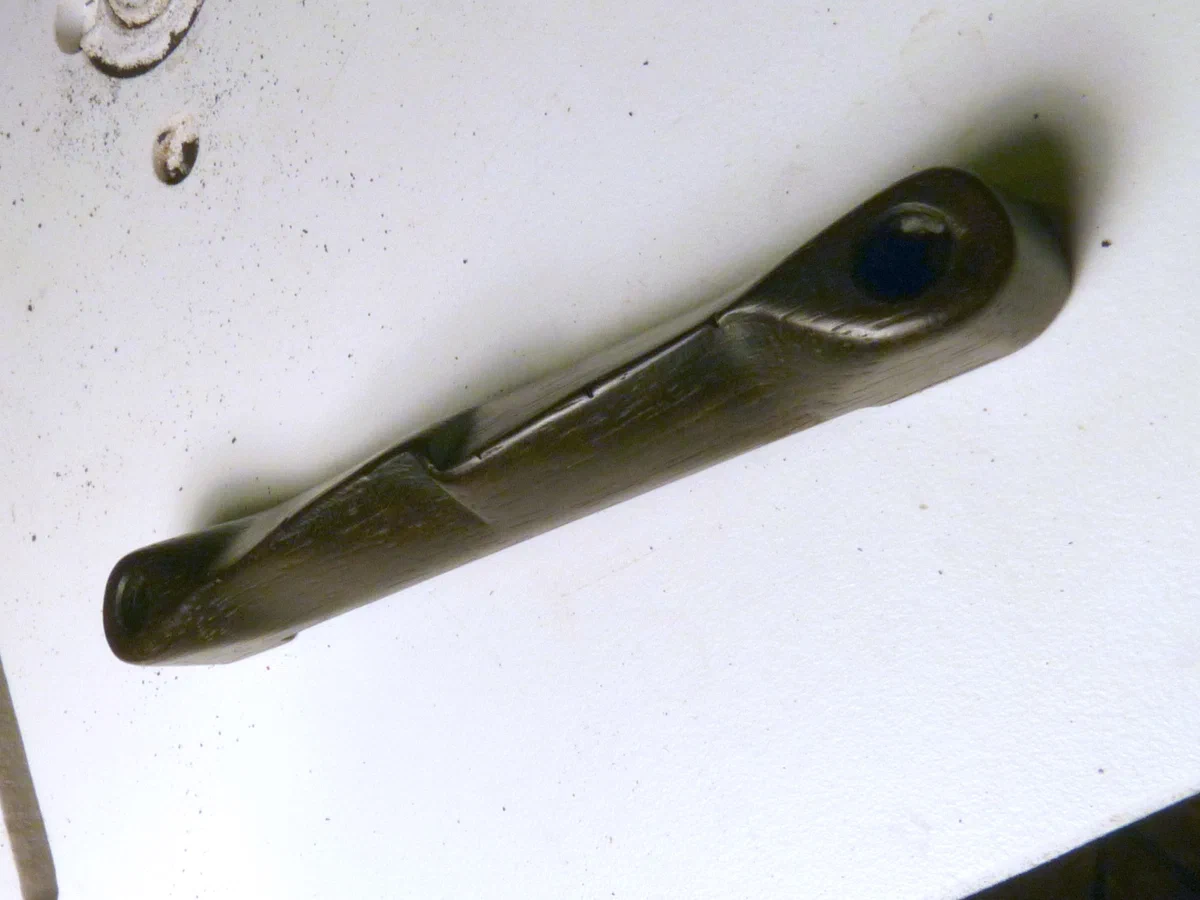

Промежуточный результат:

И сзади:

Дальше все совсем просто. Сперва вышкуриваю бридж 180-й наждачкой.

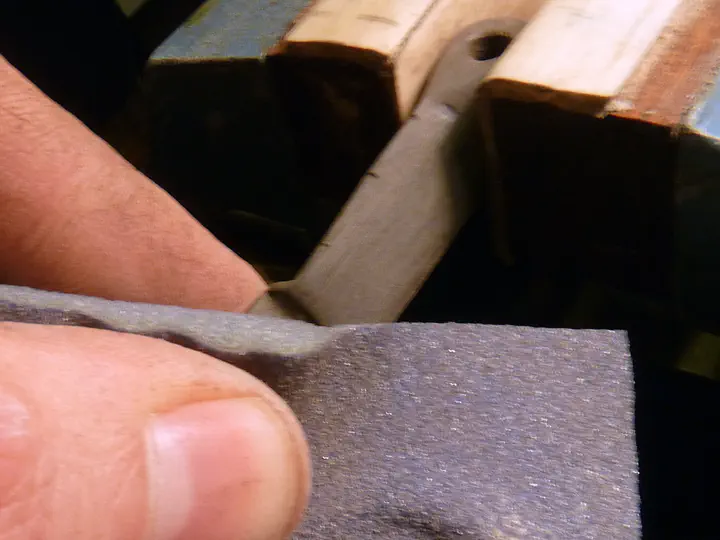

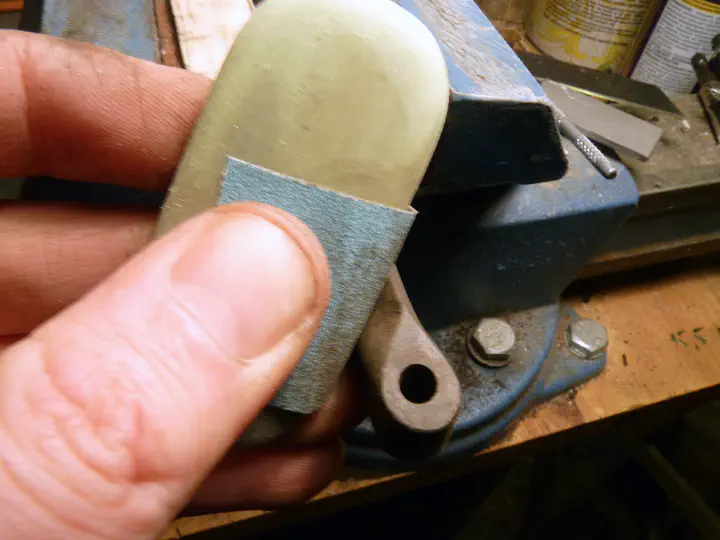

Затем шлифую мягкими губками, начиная от fine и заканчивая 3000-м абралоном.

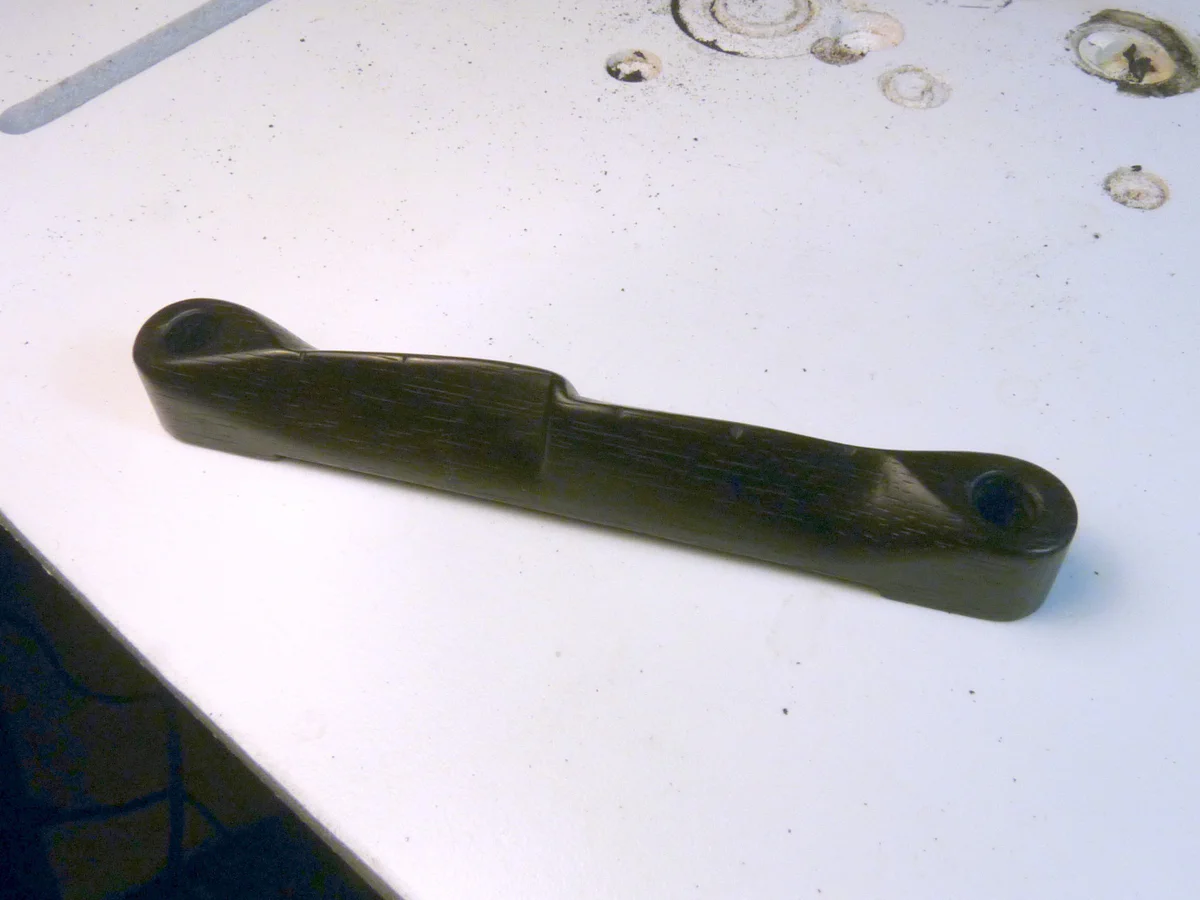

Натираю деревяшку воском, даю ему подсохнуть и располировываю.

Previous Next

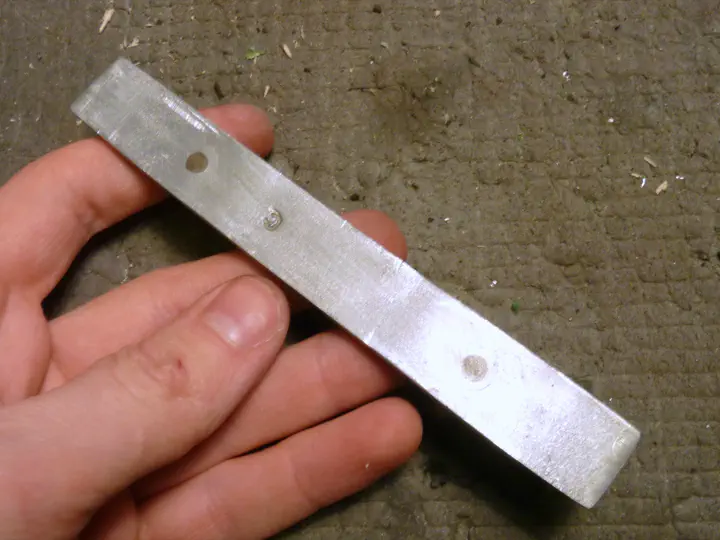

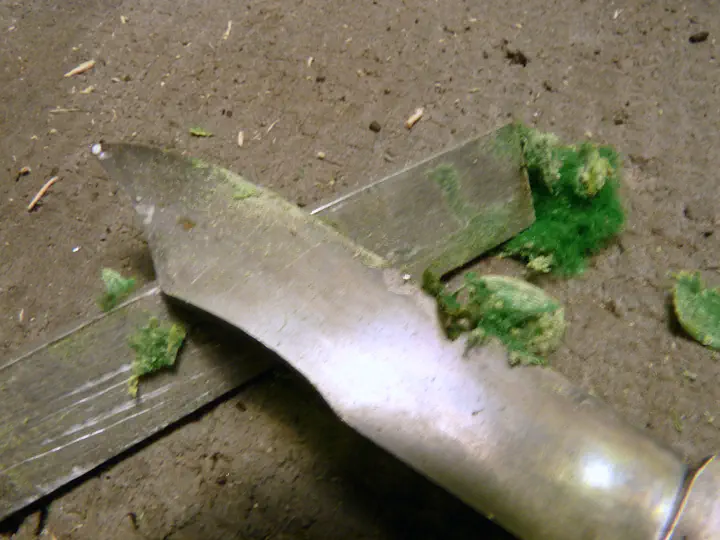

Остались мелочи - ободрать зелень с подошвы:

Притереть ее по деке:

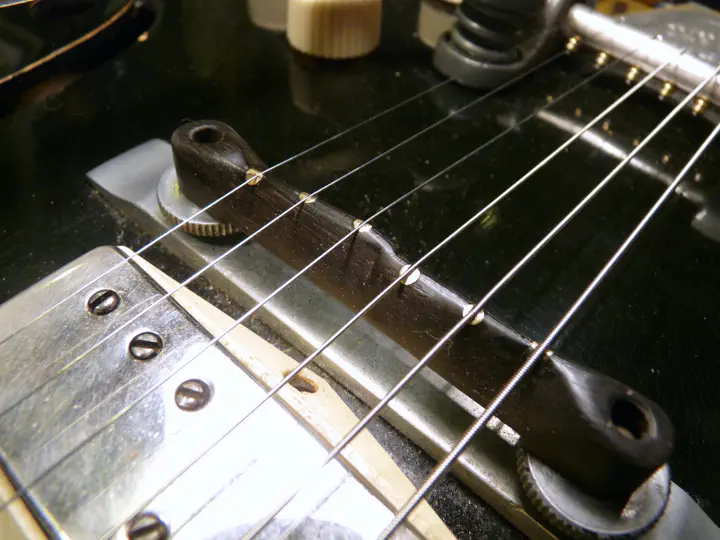

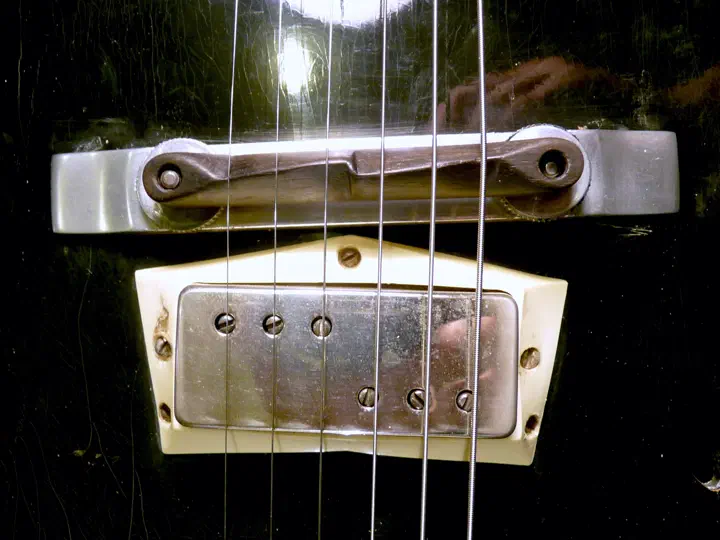

И собрать гитару:

Пришлось еще, конечно, слегка углубить пазы под струны. А по мензуре попал почти идеально.

Вторая версия #

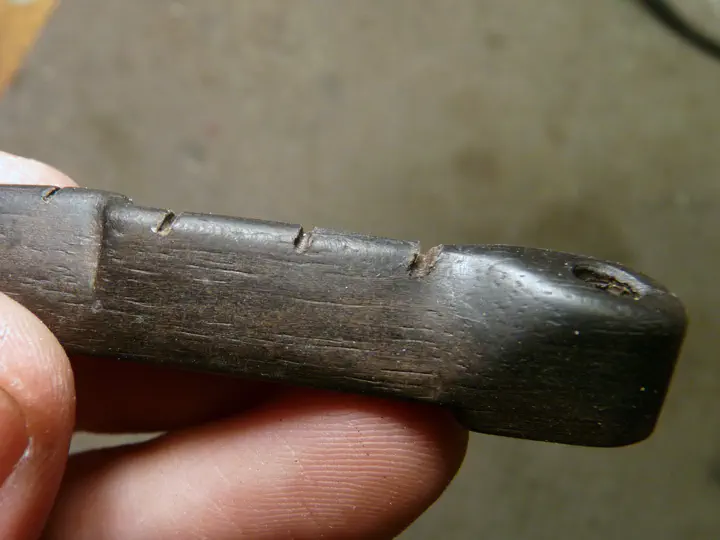

Через пару лет гитара снова оказалась в мастерской. Вот что случается с деревянным бриджем, если гитарист дрыгает тремоло:

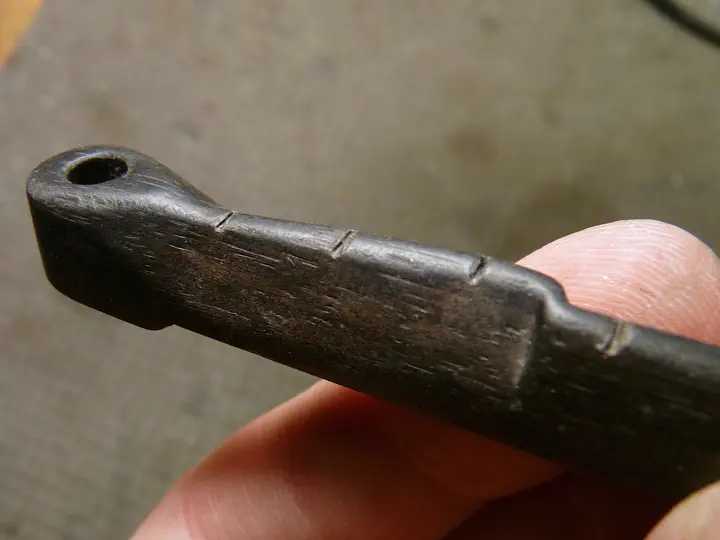

Причем под тонкими струнами все замечательно - они гладкие. А вот обвивка толстых струн сработала как напильник. Шестая струна ушла вниз на миллиметр.

Наверное, можно ставить flatwound-струны, которые не скребут древесину, но у них глухой звук, на который мало кто согласен.

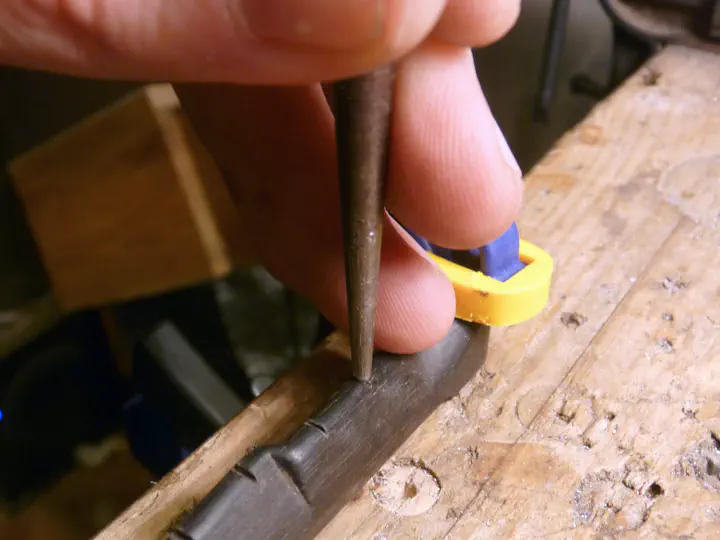

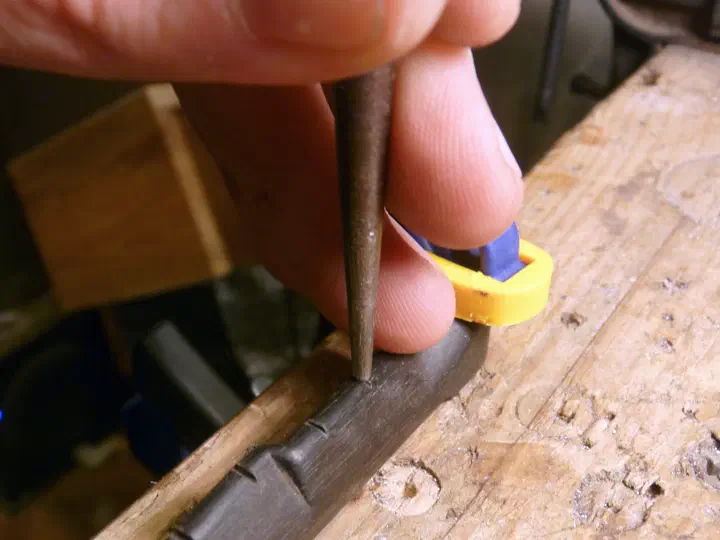

Что ж, проапгредим старый бридж. Беру толстое шило и делаю шесть ямок по центру прорезей:

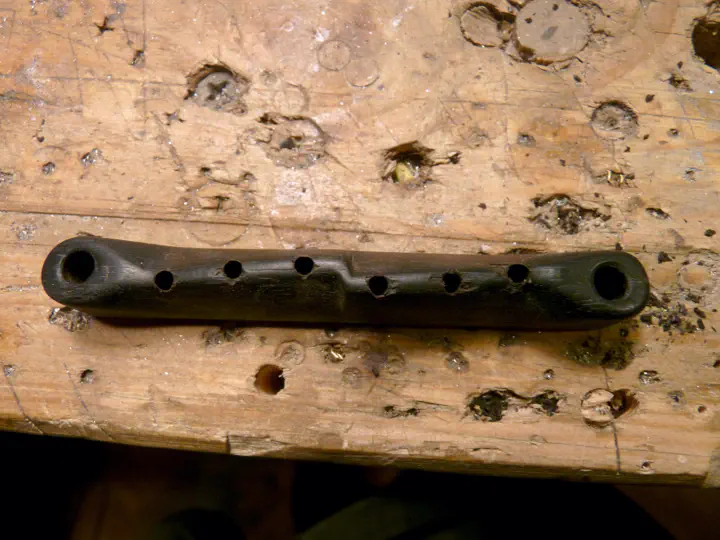

Теперь сверлом 2,5 осторожненько засверливаюсь миллиметров на 5-7, т.е. глубоко, но не насквозь. Сколы по краям отверстий в данном случае неизбежны, но это черное дерево, и на нем замаскировать такие дефекты легко.

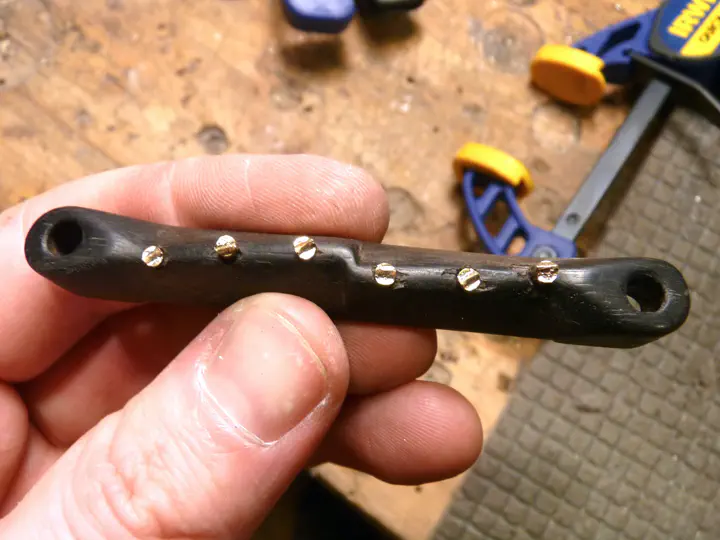

Вдавливаю в отверстия латунный пруток соответствующего диаметра и обрезаю его вровень с поверхностью. То, что выглядит как шлицы, на самом деле - следы от кусачек.

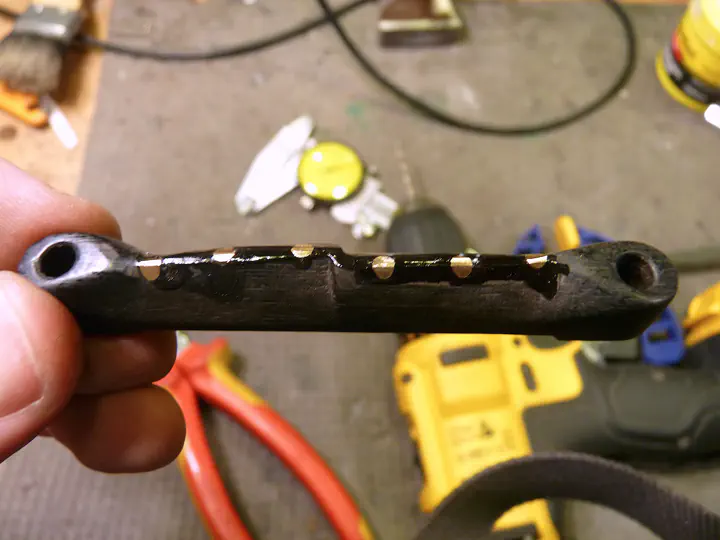

На гриндере подшлифовываю латунь вровень с деревяшкой, после чего заливаю всю область текучим суперклеем. Он надежно зафиксирует латунные вставки, а кроме того, заполнит мелкие сколы и трещины. Некоторые выбоины, оставшиеся после сверления, я заполняю маленькими капельками густого супера. После высыхания и шлифовки его поверхность сольется с древесиной.

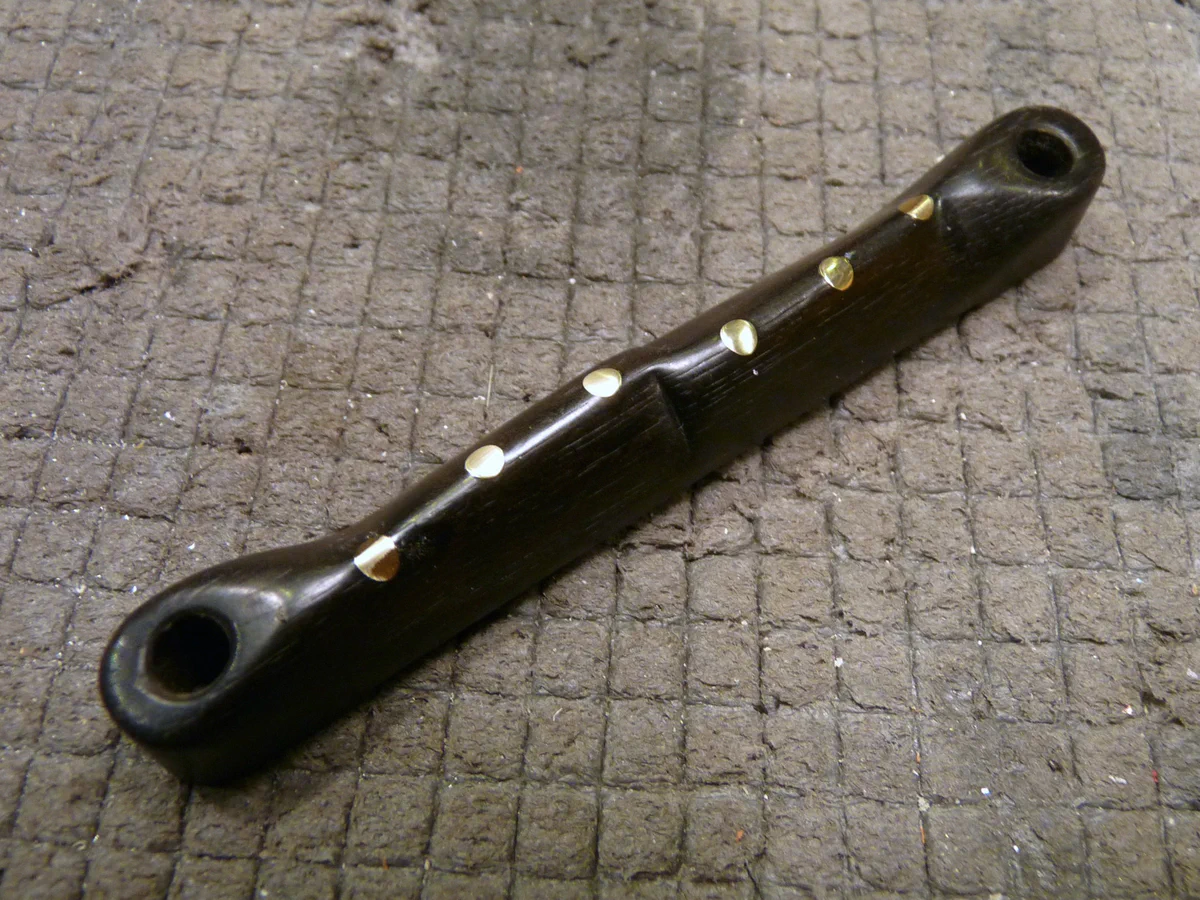

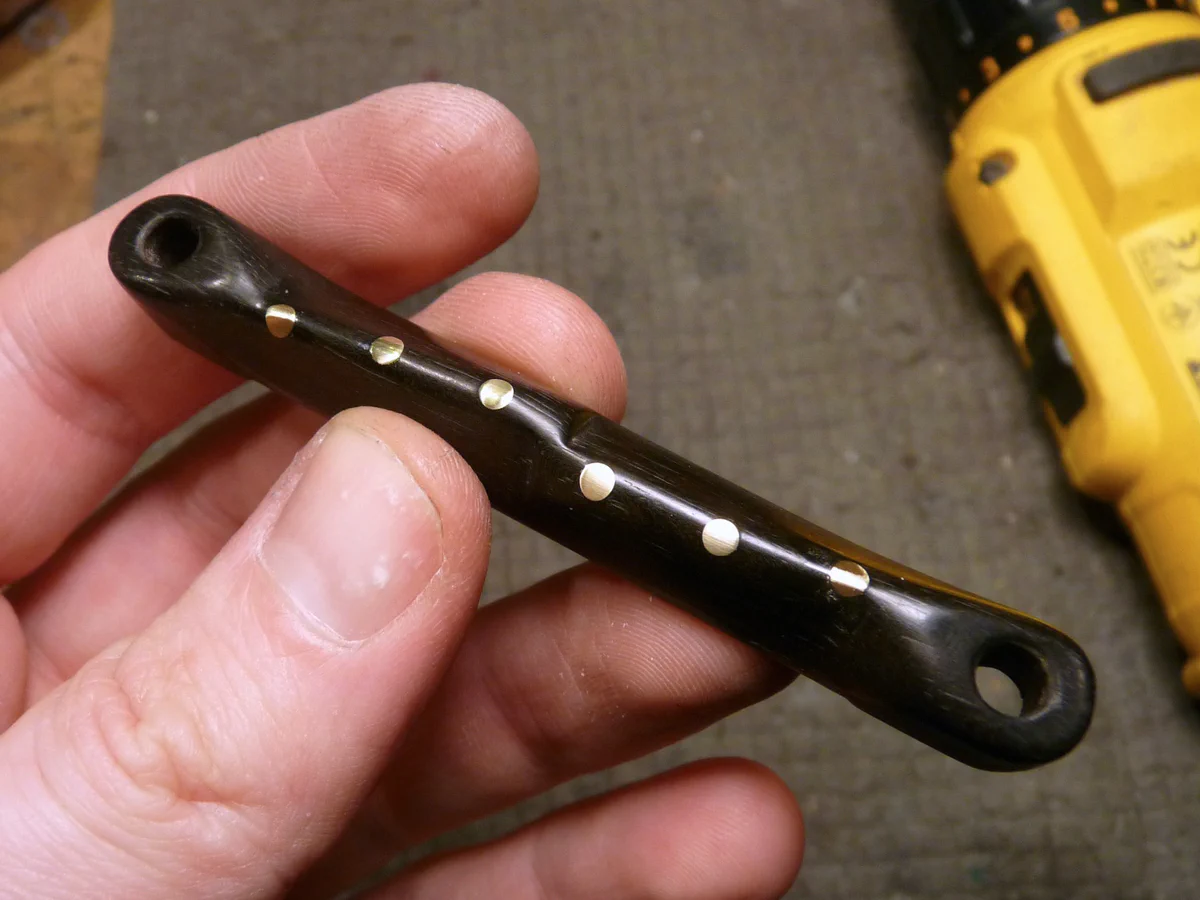

Дальнейшая обработка ничем не отличается от описанной в предыдущей главе. Заканчивается все на мельчайшей шкурке и воске:

Previous Next

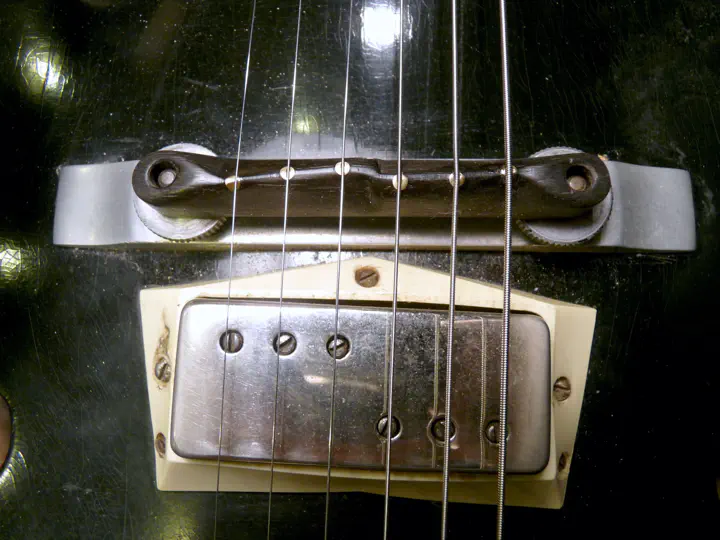

Установил бридж на гитару, пропилил прорези под струны. Латунька под первой струной уползла в сторону, видимо, при сверлении - ну да и бог с ней, это ни на что не влияет.

Латунь отлично подходит для опоры струны. Скользкая, не гниет, красивая. Возможно, хорошо сработала бы и нержавейка.

Интересно, а что будет, если подобным образом проапгрейдить пластиковый верхний порожек? Делается-то за десять минут, а получается почти полноценная замена латунному порожку в плане долговечности. Очевидно, сверлить надо как можно ближе к переднему краю (где мензура начинается). При случае попробую.

Часто спрашивают, где брать прутки. Героя этого поста я купил на митинском радиорынке. А вообще латунь продается на металлобазах в любом мыслимом формате. Также есть куча небольших фирм, которые специализируются на поставке проката. Набираете в гугле “латунь пруток 2,5 купить розница” и вперед. Многие оптовики тоже готовы работать с розницей, если попросить. Иногда латунь попадается даже в “леруамерлене” или “крепмаркете”, но выбор там не ахти.
