Простая склейка треснувшей головы Gibson
Gibson — одни из самых популярных электрогитар на свете, и отличает их феноменально хрупкая головка грифа. Поэтому клеить гибсонам головы приходится часто.
Этому обстоятельству посвящено множество шуток, мемов и статей. Особо рекомендую замечательную страничку Эда Романа. Сломанная башка, однако, от ее прочтения обратно не приклеится, так что перейдем к практике.
Особенности Gibson
Голова “гибсона” накрыта пластиной из толстой и мягкой фибры. Фибра легко мнется и не препятствует разлому головы, зато из-за своей мягкости почти никогда не дает ей отвалиться окончательно. Большинство лопнувших гибсоновских голов продолжают держаться за лоскут фибры, что сильно упрощает склейку. Но если фибра все-таки порвалась, то дело плохо: будет много возни и с позиционированием, и с ретушью шва на морде.
В случае тяжелых повреждений пластины ее не грех и заменить. Правда, тут понадобится ЧПУ-фрезер и перекраска головы.
Если трещина идет вдоль волокон и площадь предполагаемой склейки велика, то можно просто залить клея, прибраться и, по необходимости, обдать лаком пострадавшую область. Это не даст особой гарантии против будущих поломок (голова может снова сломаться на несколько миллиметров дальше трещины), — но если гитару не бить, то она отлично проживет еще хоть сто лет.
В случае плохо сходящейся трещины и малой площади склейки хорошо бы усилить голову. Усиление — дело непростое, делается оно по-разному, но всегда сопряжено с серьезной покраской грифа. Примеры усиления: врезка пластины под лицевую сторону или подклейка сзади.
Родной нитролак на гибсоне толстый, мягкий и гнусный, — зато обратимый, т.е. может быть растворен и при покрытии свежим нитролаком не дает перехода. Достаточно часто удается обойтись практически без подкраски (может быть, чуть-чуть обдать “Бормой”). Но иногда покрытие осыпается вдоль трещины крупными кусками, и тогда без серьезной задувки лаком не обойтись.
Простой ремонт

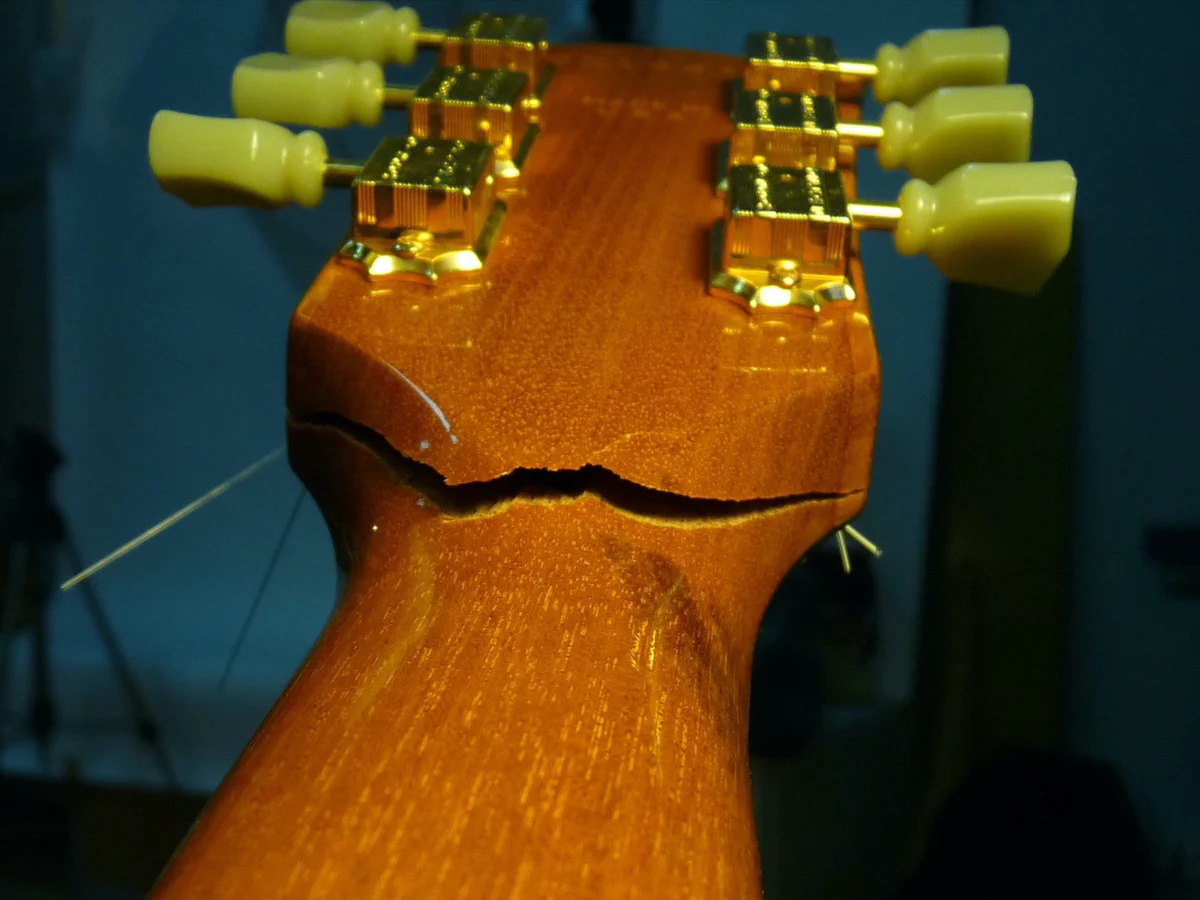

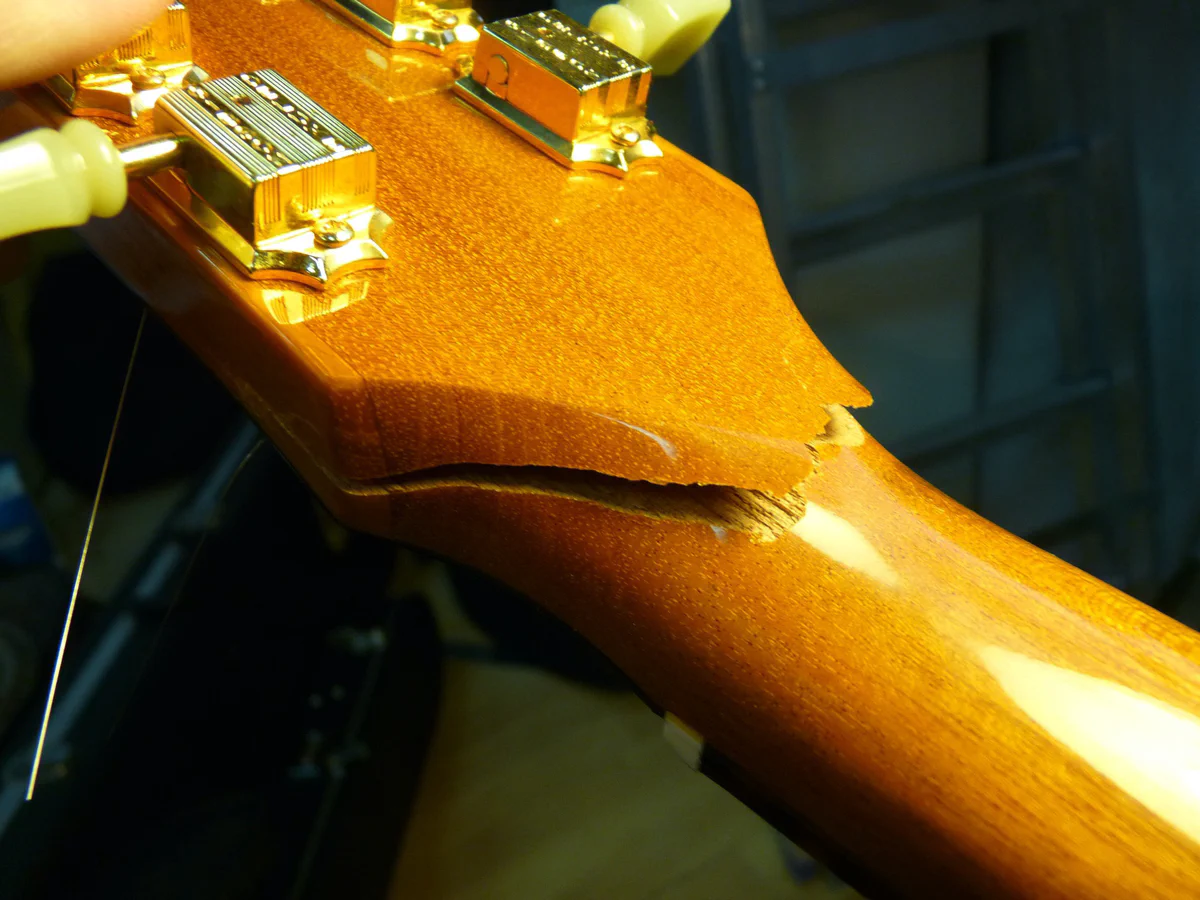

Итак, треснувшая башка.
Трещина широкая, аккуратная, идет вдоль волокон, покрытие прозрачное и почти не осыпавшееся. Значит, можно попробовать аккуратненько склеить голову и вышлифовать поврежденную область, даже не нанося нового лака.
Клей и выбирать не приходится. Тайтбонд не успеет нормально затечь; полиуретан оставит противную желтую пену на самом входе в трещину (она забьет пустоты в сколах лака, хрен уберешь ее без полной вышлифовки окружающего покрытия). Остается эпоксидка.
Колки и анкерная гайка снимаются. Весь гриф (кроме собственно трещины и прилегающей к ней небольшой области, порядка двух мм) тщательно натирается восковой пастой. Со всех сторон. Это позволяет не обращать внимания на случайные подтеки и пятна эпоксидной смолы, что очень экономит время и нервы. Можно и всю гитару натереть, - расход воска один хрен смешной, а беспокойства поубавится.

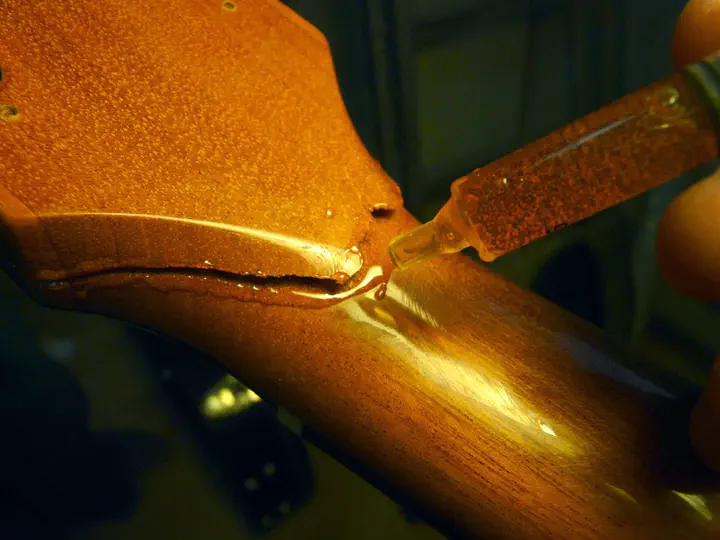

Набираю в шприц эпоксидку, проливаю трещину, размазываю клей половинкой бритвенного лезвия, прокачиваю трещину, повторяю десять раз.

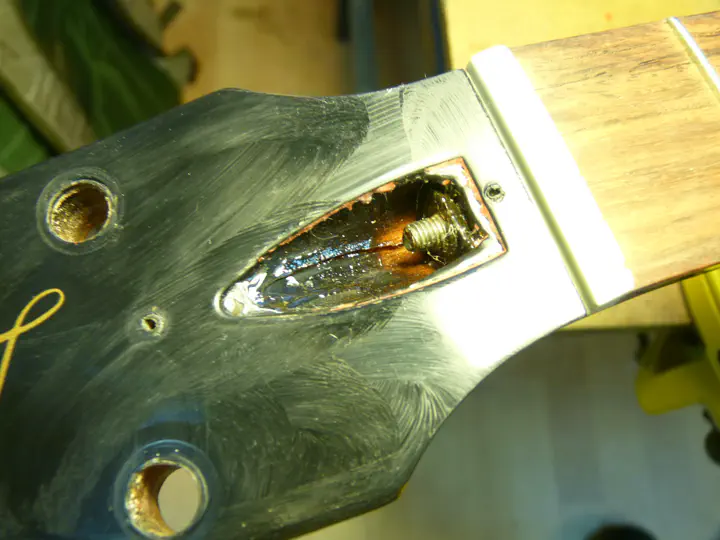

О насыщенности трещины клеем можно судить по следам эпоксидки с лицевой стороны грифа (в анкерном углублении):

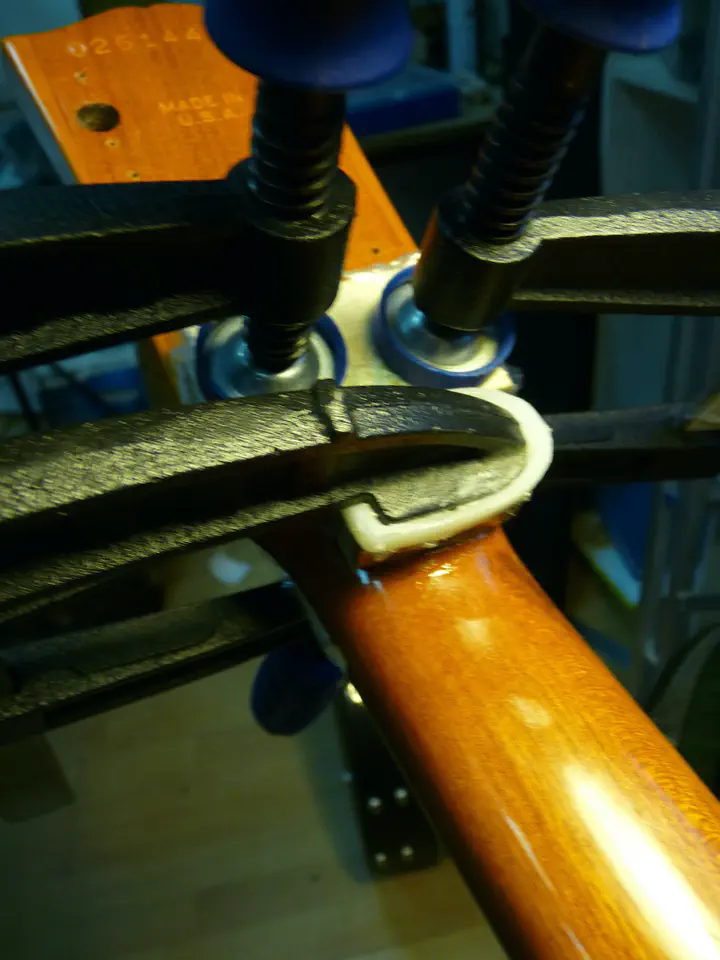

Когда эпоксидка попрет изо всех щелей, можно вытирать лишний клей и зажимать голову в струбцины. Разумеется, между грифом и струбцинами прокладываются подходящие прижимки - в данном случае фанерные, с наклеенным линолеумом. Иногда я использую вместо линолеума мягкий пластик.
После затягивания струбцин из трещины вылезет еще немного эпоксидки - ее надо осторожно собрать. Я обычно пользуюсь ватными палочками, потому что они тонкие и их много :-)

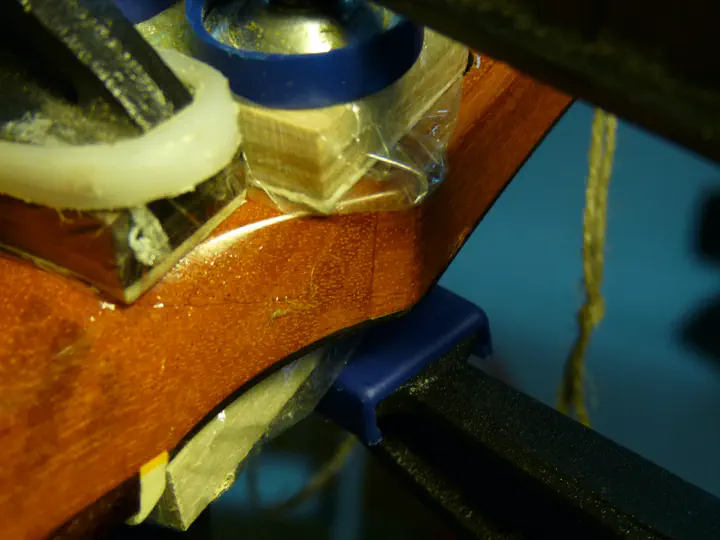

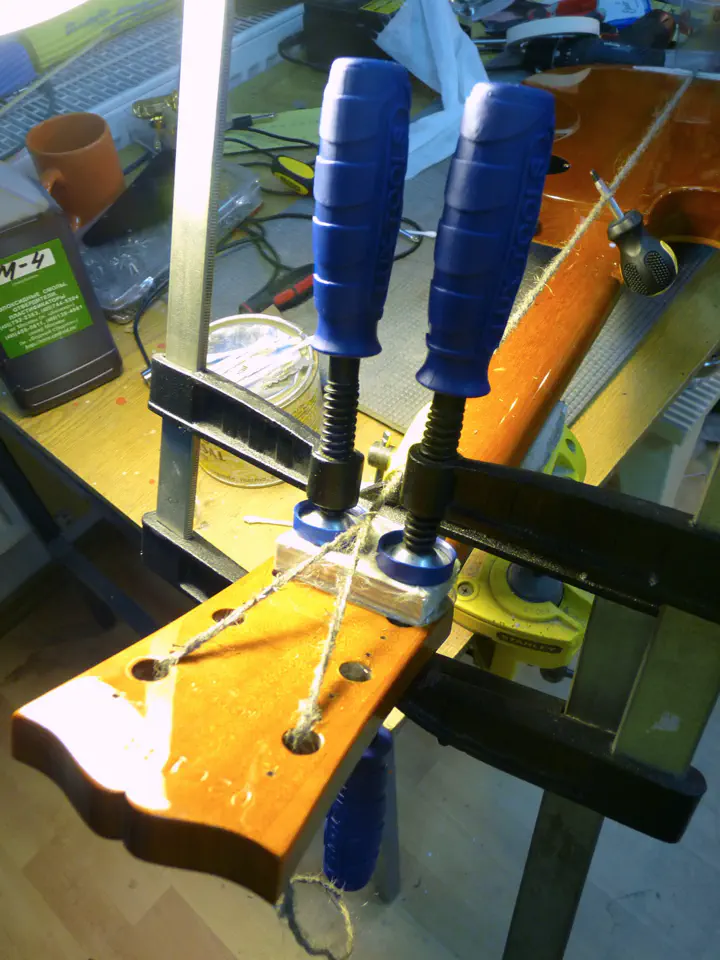

В принципе, этого было бы вполне достаточно (струбцины зажимают гриф с чудовищной силой), но можно еще круче. Сперва берется мягкая и прочная веревка, пропускается через отверстия под механику, цепляется за нижнюю кнопку под ремень и завязывается в кольцо. Кстати, обратите внимание, что все места, где веревка сильно трется об гитару, я закрываю линолеумом и несколькими слоями скотча, — иначе можно повредить лак:

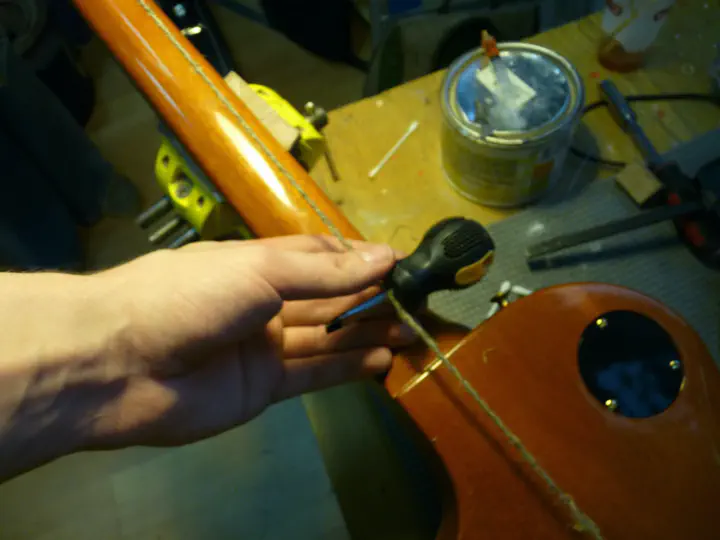

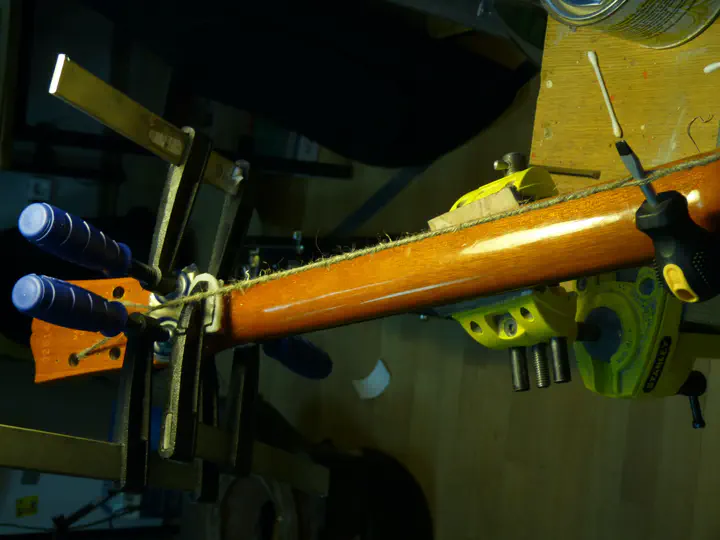

Теперь нужно вставить какую-нибудь палку в получившуюся петлю и начать ее накручивать:

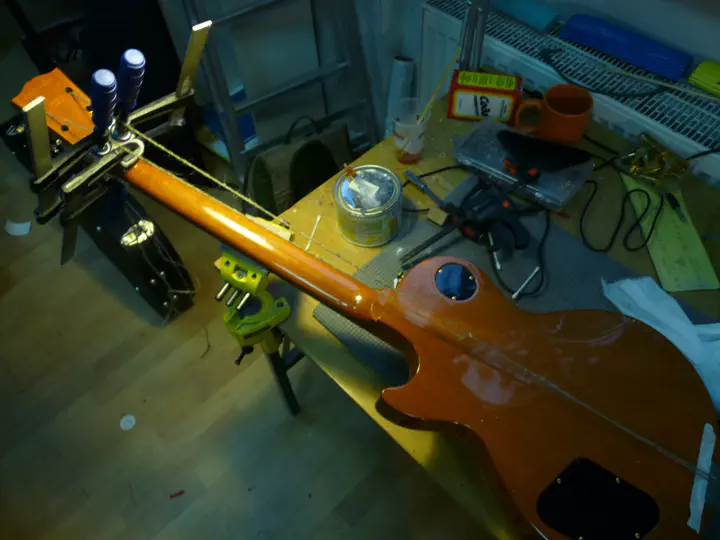

После того, как веревка сильно натянется, палка фиксируется - например, упирается в гриф.
Удивительно, насколько это эффективный метод. Казалось бы, мощные струбцины сжимают гриф так, что никакого дополнительного усилия уже не требуется, — но нет, после натяжения веревки из трещины всегда вылезает еще немного смолы. Откуда только берется?..
Эту замечательную фишку я подсмотрел у Форда. Где именно — не помню, увы. Где-то глубоко. Уже говорил и повторюсь снова: нет более полезного ресурса для тех, кто.

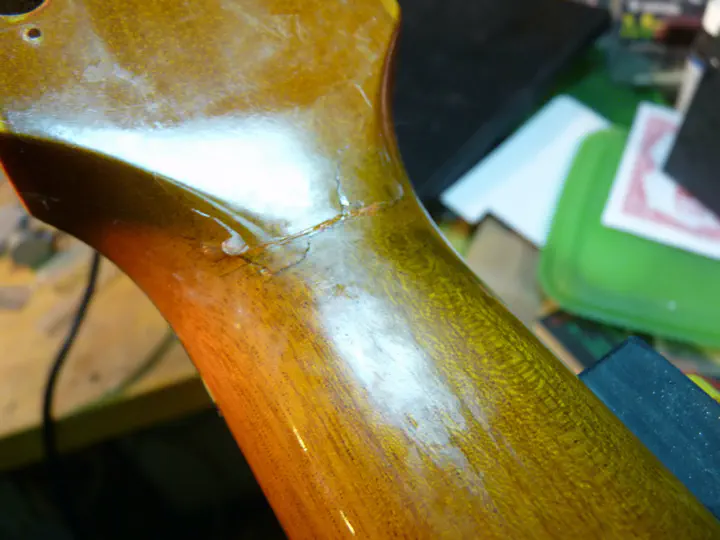

На следующий день струбцины снимаются, а под ними вот такая красота:

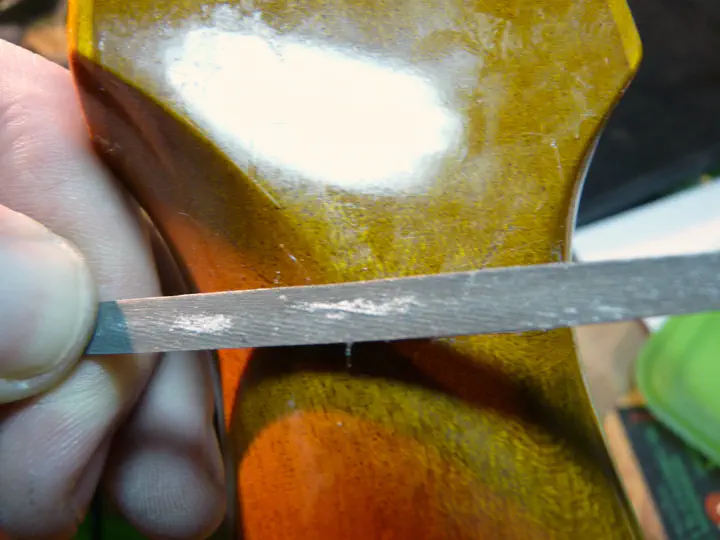

Крупные наросты эпоксидки я снимаю надфилем.
Работа кропотливая и стремная, но вполне посильная. Важно вовремя остановиться, чтобы не задрать лак.

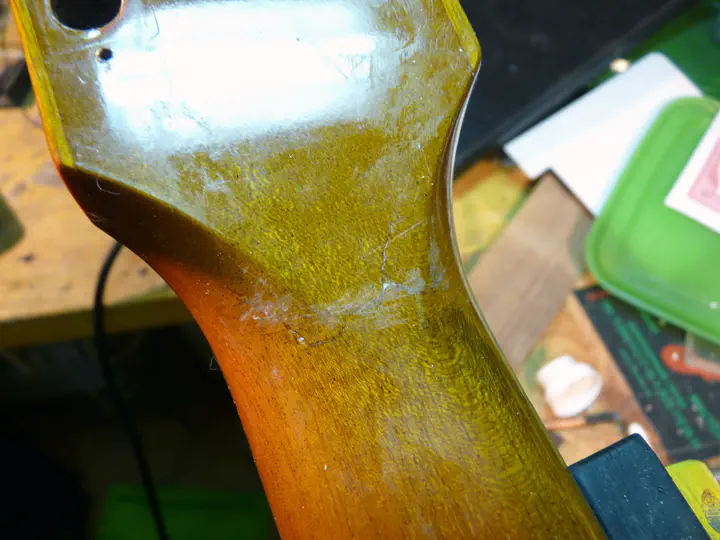

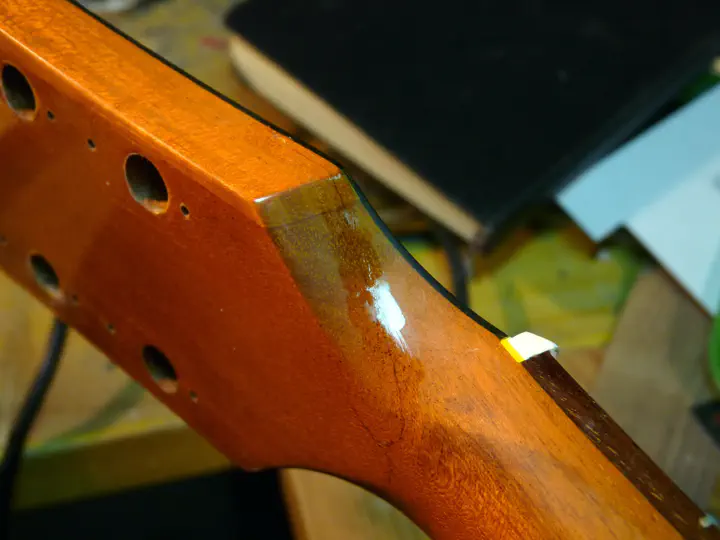

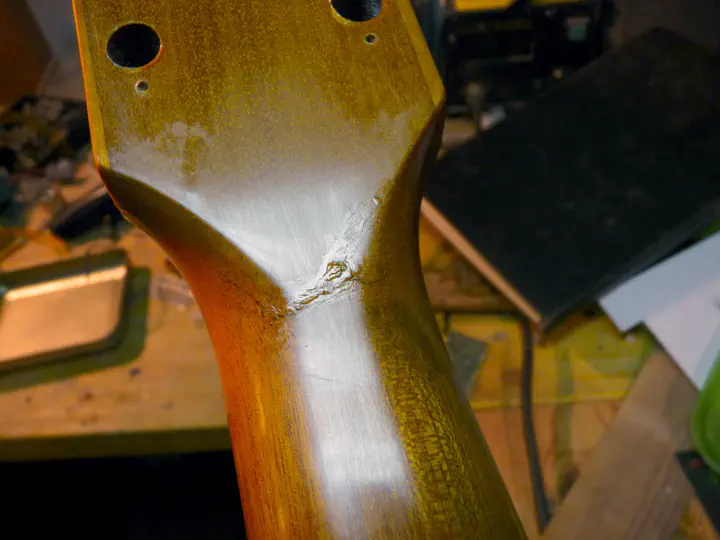

После быстрого вышкуривания 500-й шкуркой осматриваю гриф в отраженном свете. Лак нигде не прошлифован, но есть дыры, которые эпоксидка не залила до конца:
Заливаю их суперклеем.
С остальных сторон — то же самое. Можно было бы залить нитролаком, но его сушить надо неделю, если не две. А суперклей будет готов к шлифовке уже завтра и при этом не даст заметного перехода на искривленной поверхности.

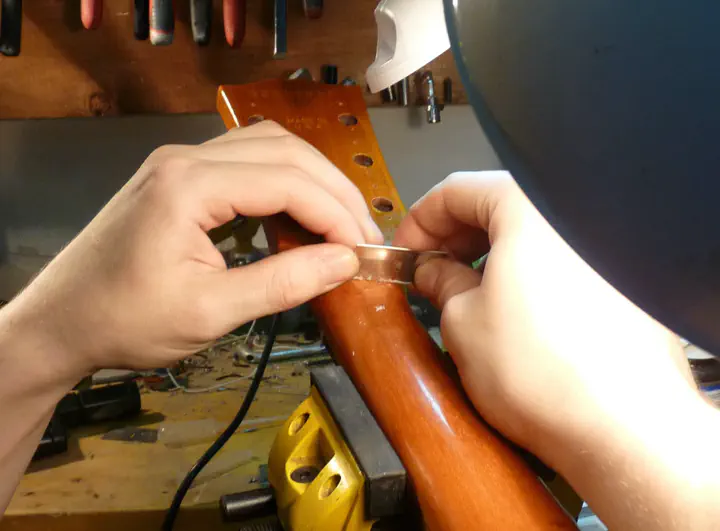

На следующий день я начинаю медленно и очень осторожно сциклевывать лишний клей. На это уходит несколько лезвий, но результат того стоит.

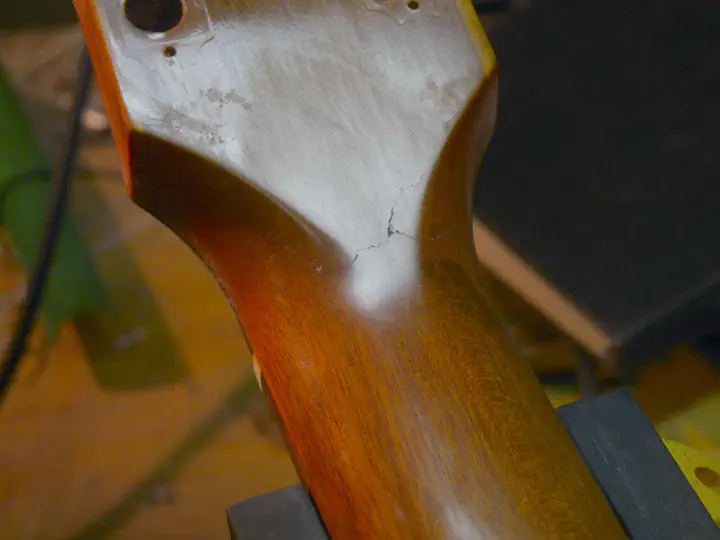

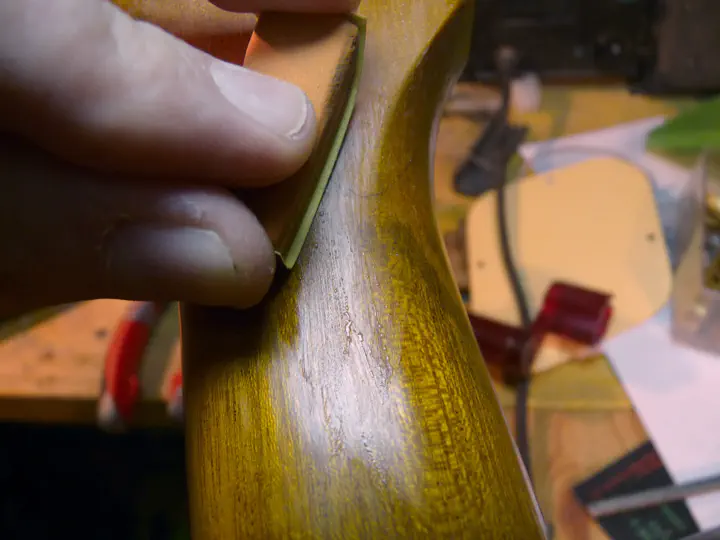

После цикли начинаю шлифовать мокрой шкуркой на ластике. Зернистость — 500 и мельче.

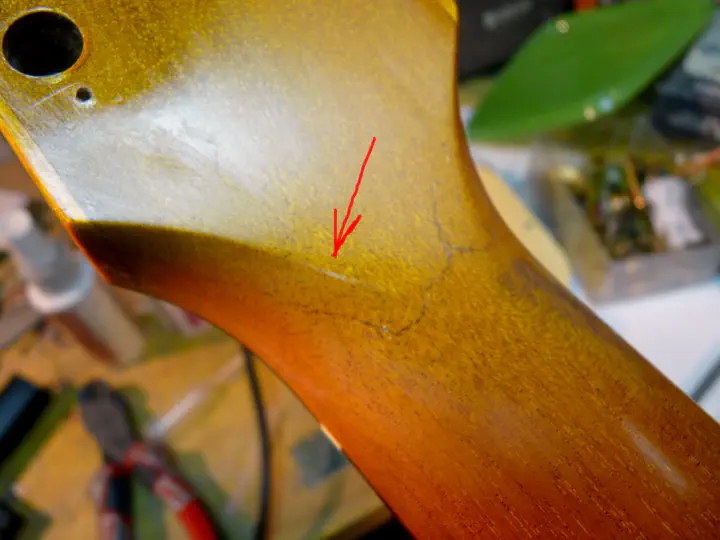

В процессе вышлифовки на сцене неожиданно появляется БЕЛАЯ ПОЛОСОЧКА.
Полосочке никто не рад, потому что это — продир в фабричном лаке. Увы. В свое оправдание могу сказать, что углы всегда особенно уязвимы при шлифовке.
Решаю все-таки дошлифовать гриф и посмотреть, что получится. Шлифовка мелкой наждачкой — только с водой, иначе забивается махом. Вместо воды можно использовать уайт-спирит.

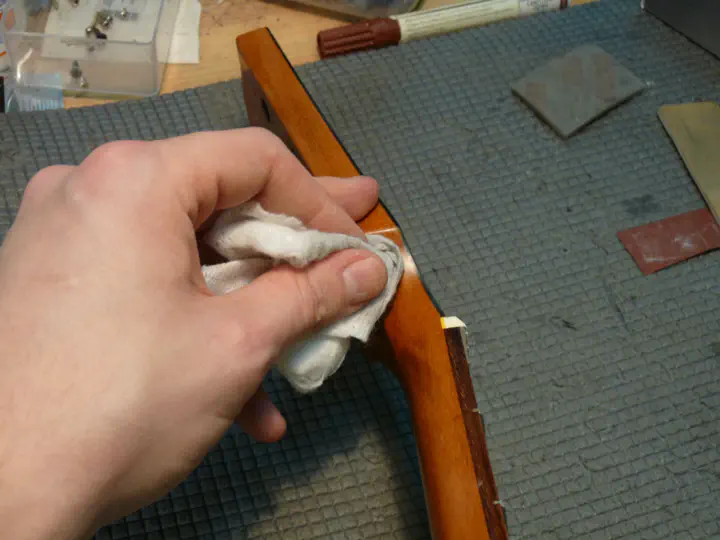

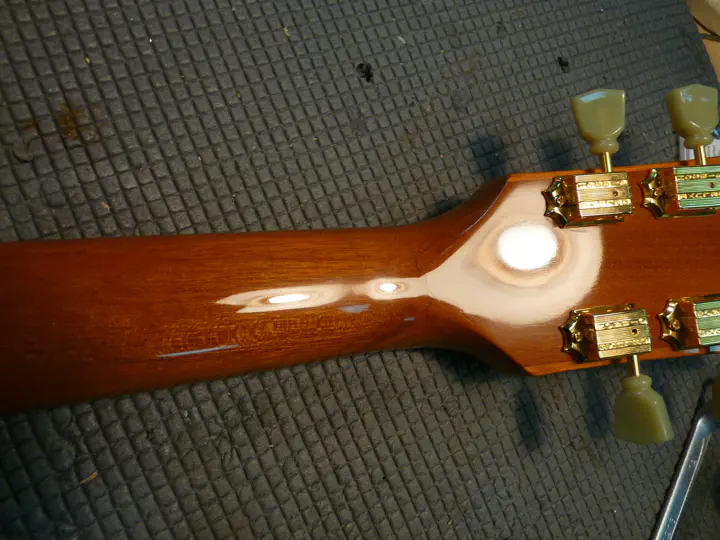

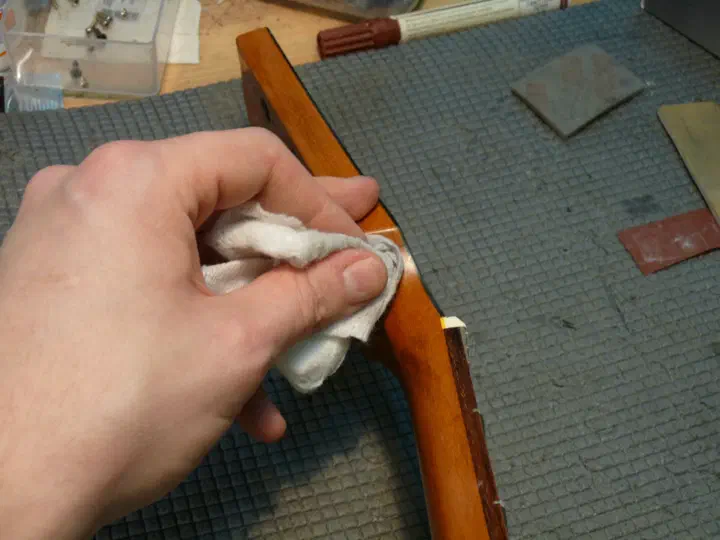

Добравшись до 1500-го зерна, перехожу на полировальную пасту:

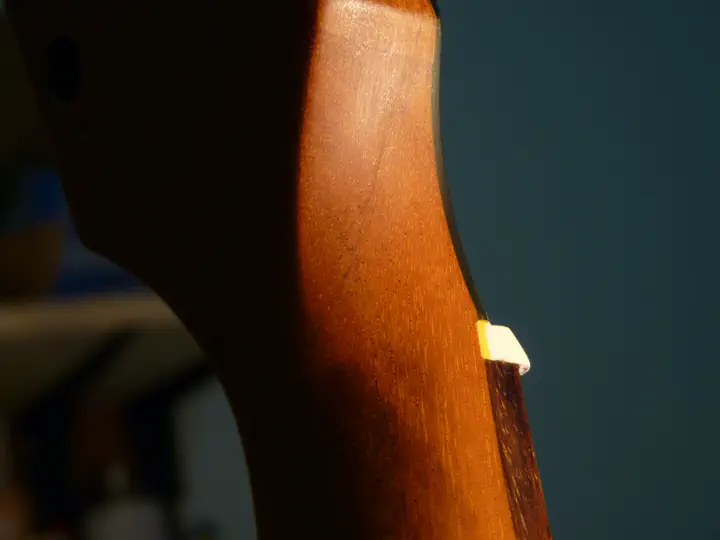

После полировки выяснилось, что упомянутая полосочка не выделяется на фоне хорошо видимой трещины. Да и вообще гитара не особо новая и гоняться за каждой мелочью не хочется. Да-да, это проявление слабости характера и лихорадочная попытка оправдаться… но в данном случае я принимаю решение не докрашивать гриф. Это сильно упрощает и ускоряет ремонт. Лучшее — враг хорошего и все такое.
Что ж, остается только собрать гитару.

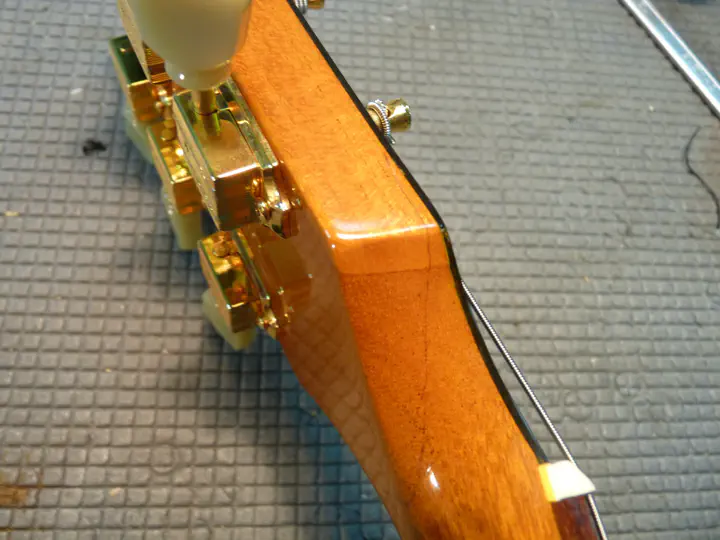

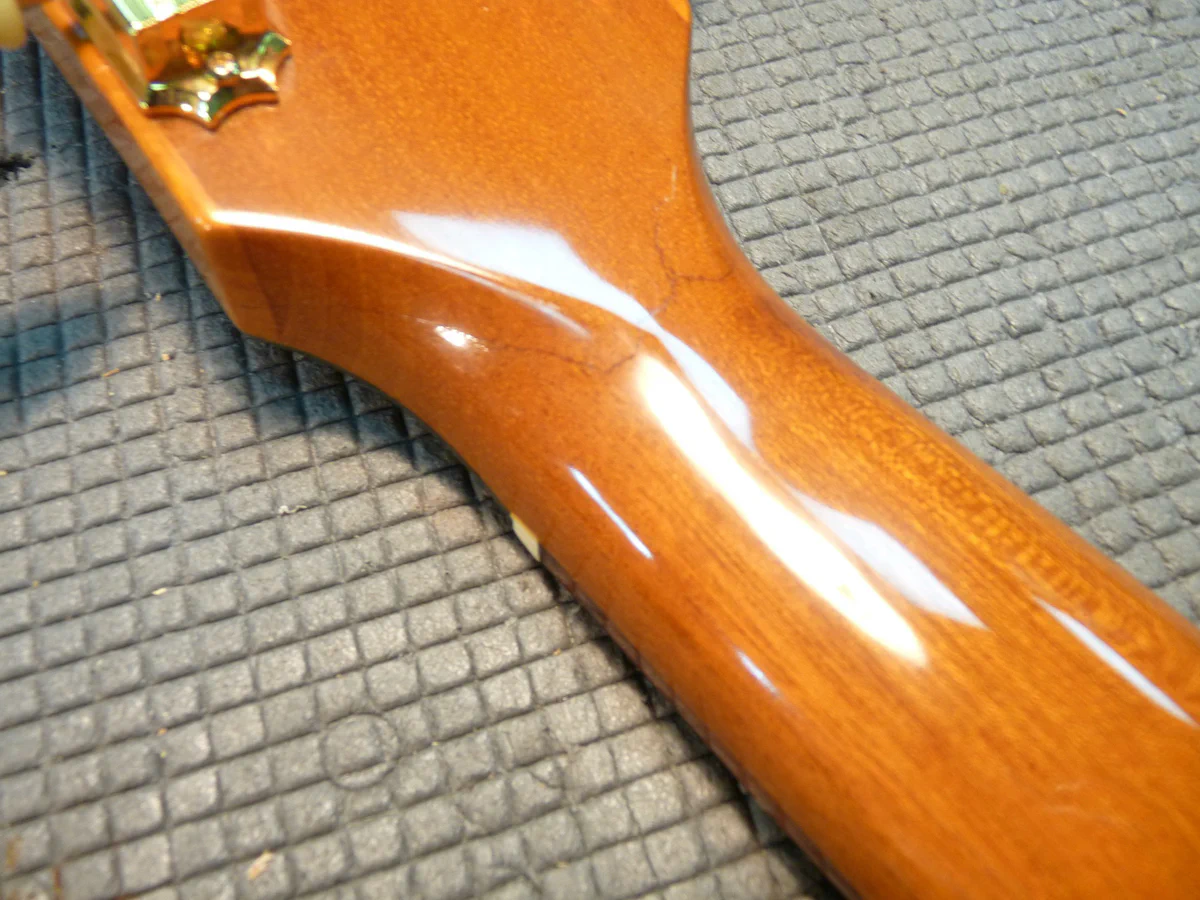

Полоска продранного лака неплохо видна, но не мешается. Есть еще пара крохотных аналогичных пятнышек в верхней части трещины - насколько я понимаю, там приподнялся оригинальный лак, и я его сошлифовал полностью.

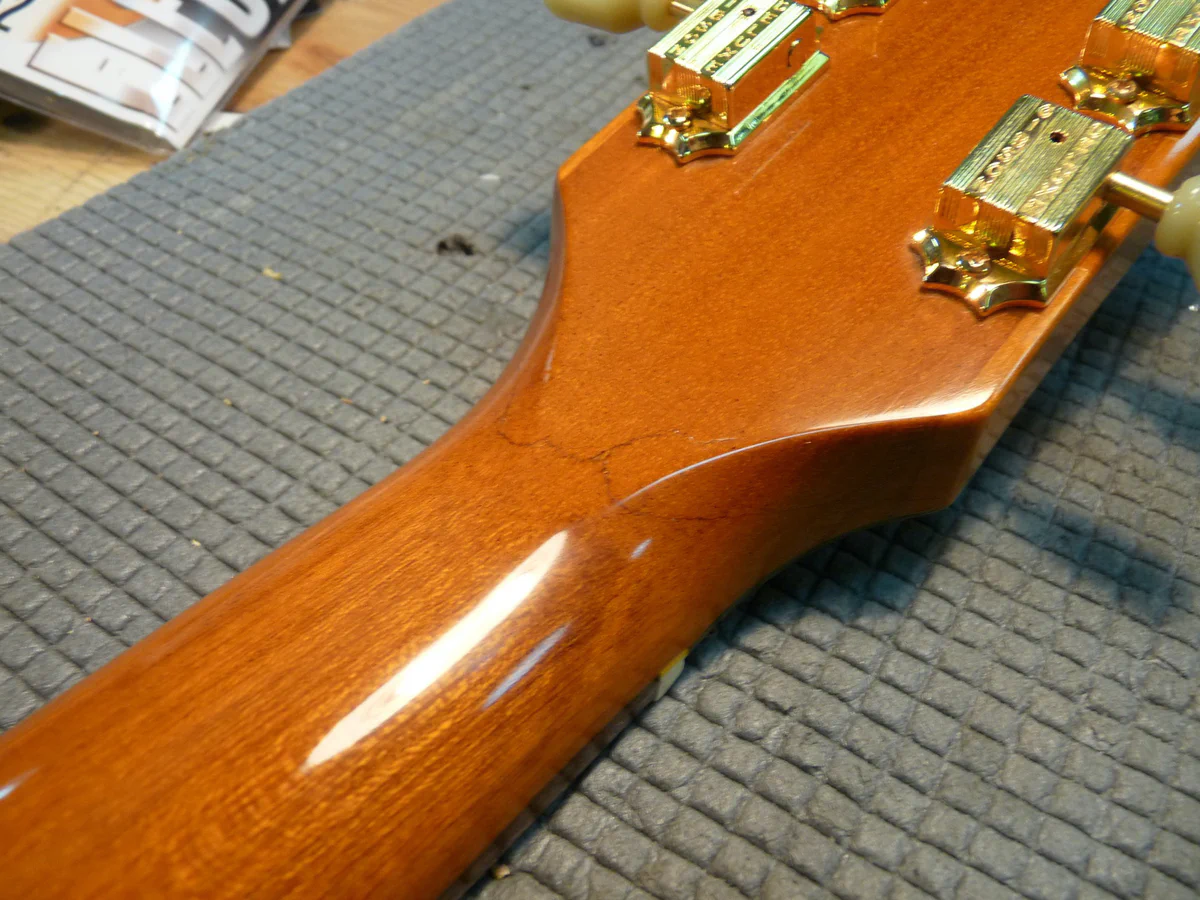

А в целом все симпатично.
7 декабря 2012
