Выведение провода под отсечку на винтажном хамбакере

Из многих датчиков под винтаж для пущей аутентичности выведен гибсоновский оплетенный кабель с одним проводником в экране. К экрану подключается корпус хамбакера и начало первой катушки, а к центральному проводу — конец второй. “Центр” хамбакера (перемычка между катушками) при этом прячется внутри датчика. Получается, что хамбакер с таким кабелем можно включить только с двумя катушками последовательно, да еще и без возможности смены фазы.

Чтобы добавить другие варианты подключения, придется вскрыть датчик и вывести из него новый кабель.

Вариантов такой модификации несколько:

1. Вывести четырехконтактный кабель с экраном. На экране висит только корпус датчика, а все выводы катушек подключаются независимо. Это наиболее разумный вариант для экспериментаторов, поскольку он допускает любые мыслимые варианты коммутации (подключение отдельных катушек, смена их фаз, последовательное и параллельное подключение). Именно такой кабель выведен из большинства современных пассивных датчиков штатно.

2. Вывести двухконтактный кабель с экраном. Так делает, например, ibanez на своих датчиках серии V. К экрану подключается корпус и начало первой катушки, к первому проводу — “центр” датчика (стык первой и второй катушки), ко второму — конец второй катушки. К стандартному последовательному подключению добавляется только возможность отсечки любой из катушек. Смена фазы невозможна. Вариант имеет смысл, если датчик всем устраивает и нужно только добавить отсечку. К тому же двухконтактный провод чуть тоньше четырехконтактного, иногда это важно.

3. Оставить родной плетеный кабель на месте и добавить к нему одиночный провод, соединенный с “центром” датчика. Так делается штатно на некоторых датчиках PRS. Возможности те же, что и в предыдущем варианте. Проблема тут разве что в том, что дополнительный провод, не имеющий экрана, может собрать на себя немало фона, поэтому без тщательного экранирования корпуса гитары лучше так не делать. Зато это самый простой и наименее инвазивный мод.

В данном отчете я буду выводить двухконтактный кабель (вариант 2), но процедура для четырехконтактного отличается незначительно.

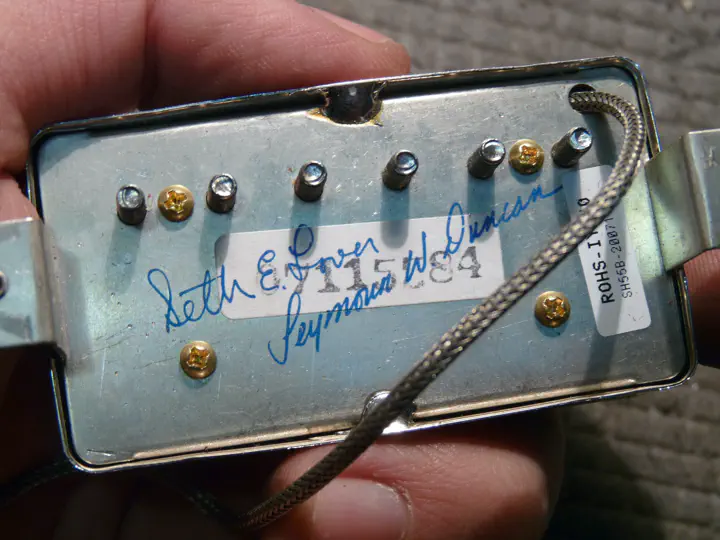

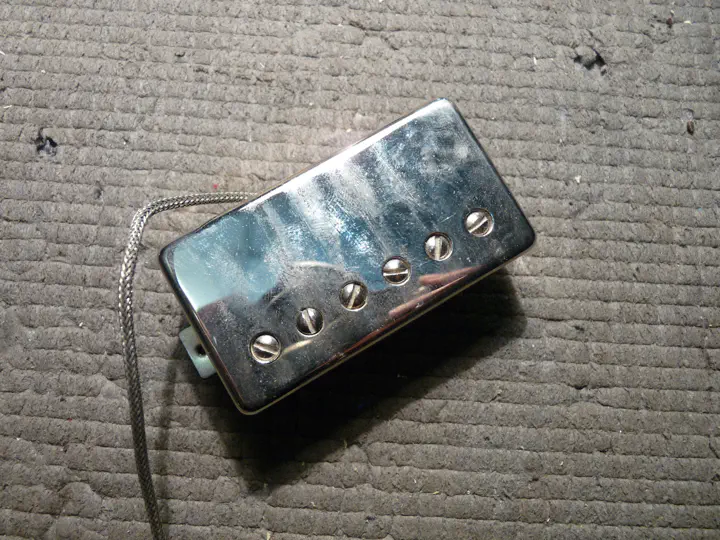

Датчик — фирменный SD Seth Lover с подписью самого Дункана. Кастомшоп, типа. Что весьма удачно, эту модель на фабрике не парафинят, поэтому все внутренности легко отделяются друг от друга и там все легко показать.

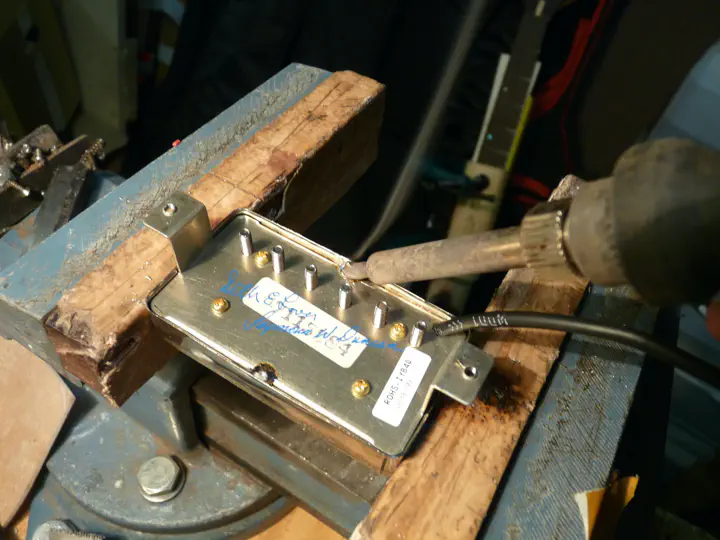

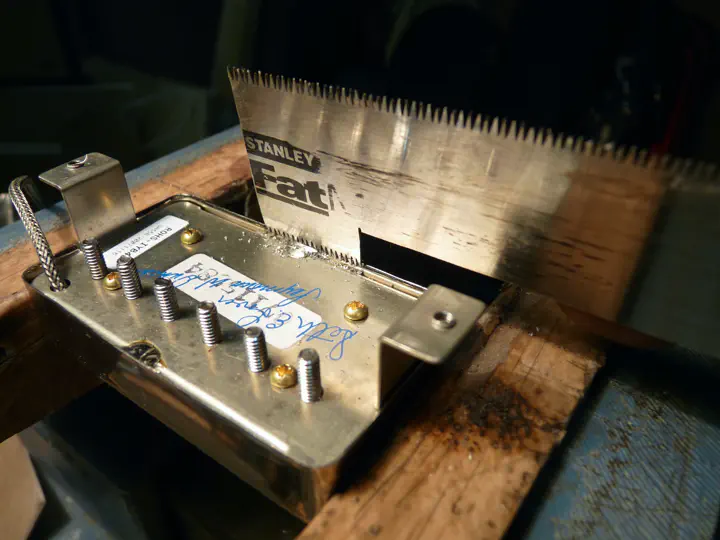

Первое, что надо сделать — снять крышку. Беру тонкую пилу японского типа и разрезаю припой. Отличный способ, гораздо лучше выпаивания.

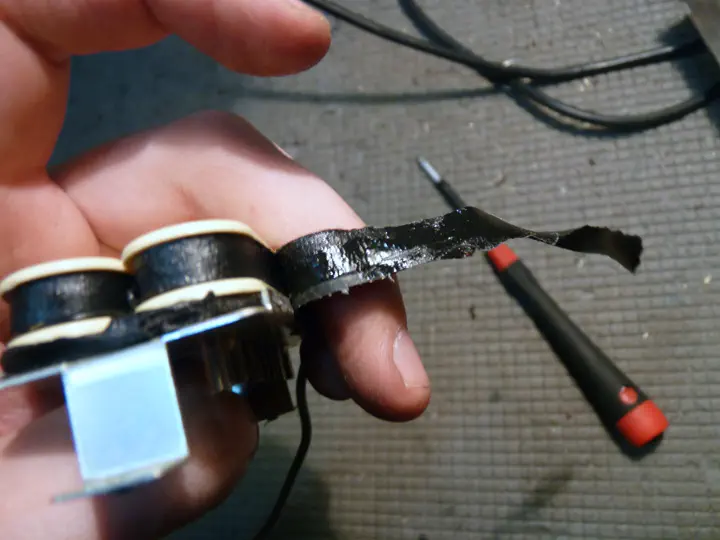

Датчик открыт. Сразу же снимаю наружную полоску скотча, опоясывающую обе катушки сразу. Снимать ленту, которой обмотана каждая из катушек, не нужно.

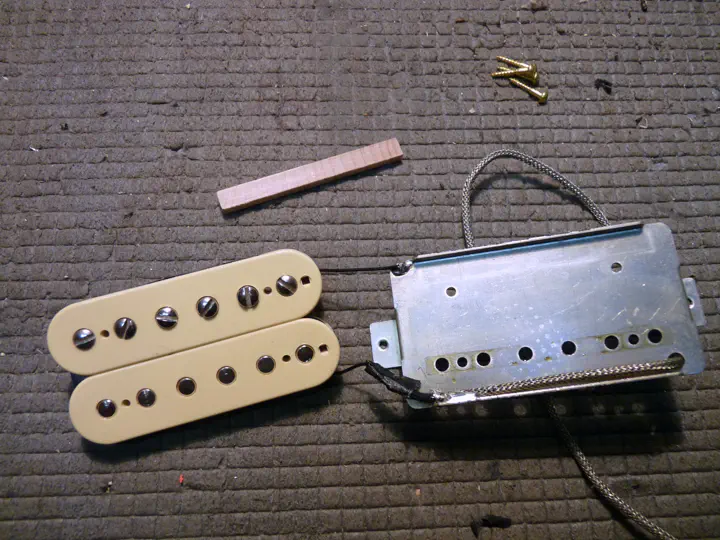

Выкручиваю четыре шурупа с тыльной стороны датчика и осторожно отделяю катушки от платформы. За тонкие провода, выходящие из катушек, ни в коем случае нельзя тянуть! Также обратите внимание на положение магнита: если перевернуть его вокруг длинной стороны, то у датчика сменится фаза (не уверен в технической корректности этой формулировки, но все меня поняли, я надеюсь). Поэтому есть смысл пометить маркером его исходную позицию.

Мелкие шурупы, удерживающие катушки, на большинстве приличных датчиков сделаны из латуни (видимо, чтобы не оказывать влияния на магнитное поле). Учитывайте это, если будете их менять. Латунный крепеж иногда попадается в магазинах, а на худой конец можно использовать нержавейку типа А2, эта сталь практически не магнитится.

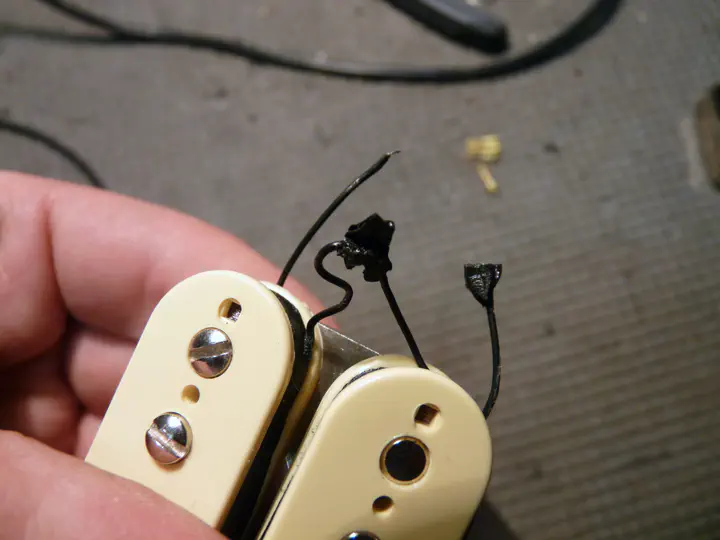

Отпаиваю крайние провода катушек, освобождаю центральную перемычку (она обычно засунута между ними).

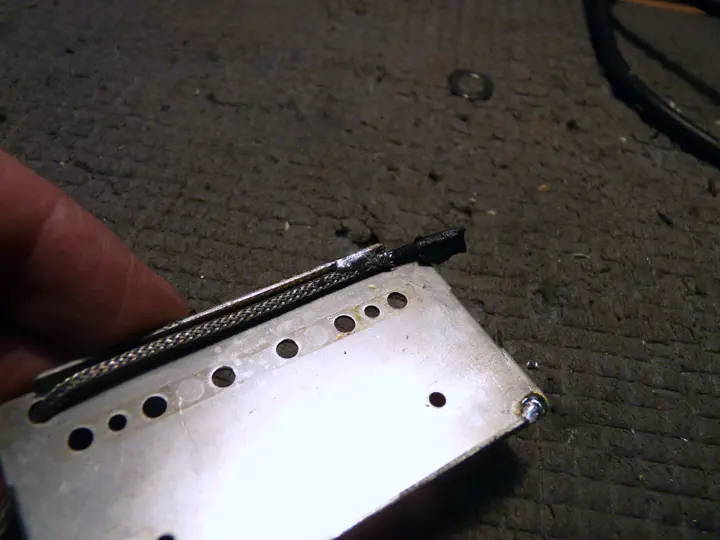

Теперь нужно ввести новый кабель. Вот старый плетеный кабель, припаянный к краю платформы:

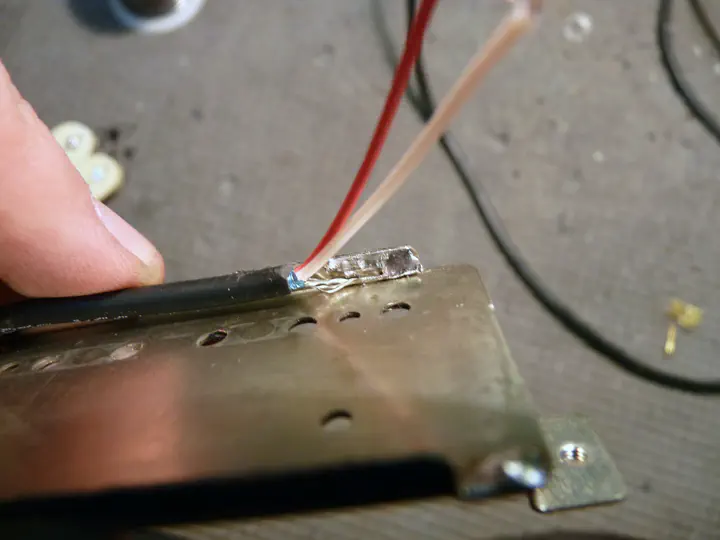

Снимаю его и припаиваю новый кабель:

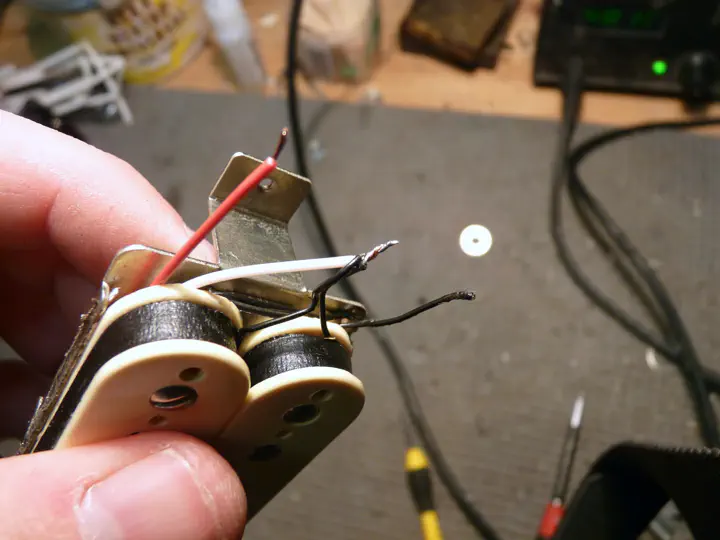

Ставлю катушки обратно и соединяю их провода с выводами нового кабеля.

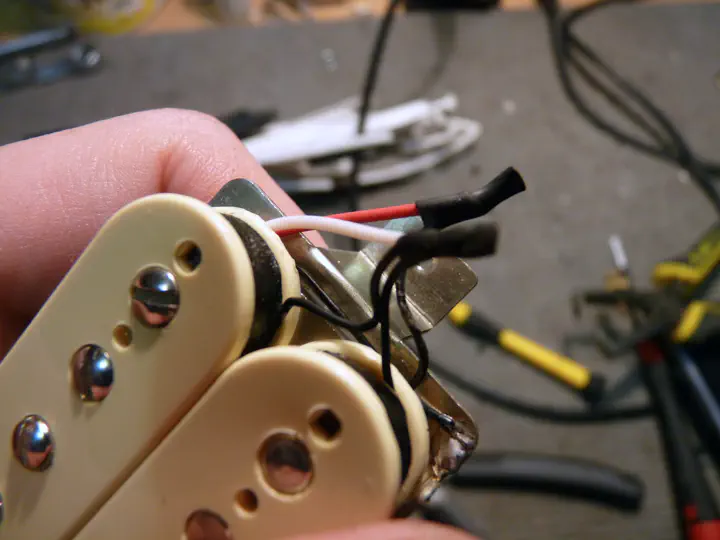

После пайки все контакты обязательно изолируются.

Вот и все, можно накрывать датчик крышкой и ставить его в гитару.
