Ремонт выломанного гнезда на Epiphone Thunderbird

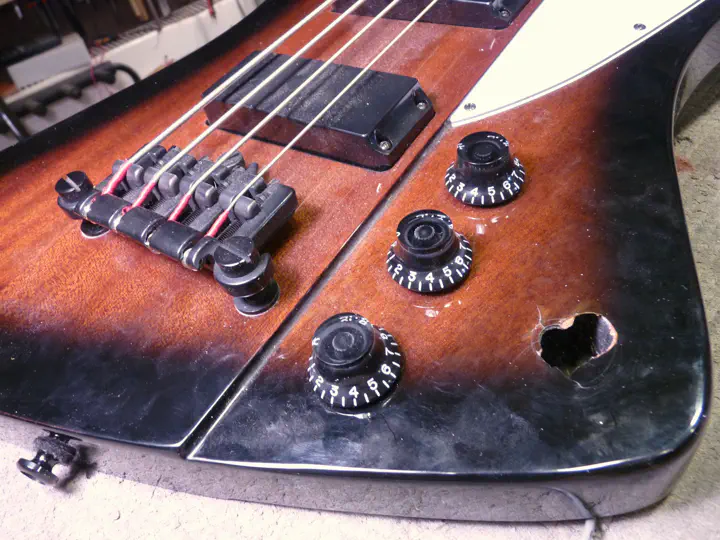

Очень неприятная поломка! Гнездо выломало хороший кусок древесины прямо на переходе санберста, где труднее всего попасть в цвет.

Эпифон, конечно, молодец. У оригинального тандербёрда гнездо ставится в боковину корпуса, но на эпифоне его перенесли в темброблок, по образцу SG. Поскольку корпус в этом месте еще тоньше, чем на SG, — пришлось сделать переднюю стенку очень тонкой, чтобы джек не упирался в крышку темброблока.

В результате толщина древесины в области крепления гнезда составляет полтора миллиметра. Плюс лак. Я считаю, это саботаж.

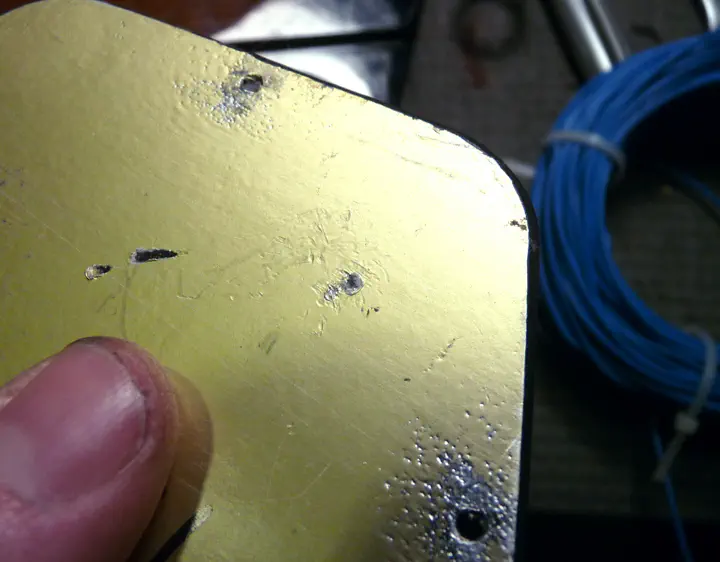

Вот, кстати, крышка от темброблока. Дырка в фольге между отверстиями под шурупы проковыряна кончиком джека. Как играло — непонятно. И это при предельно низкой установке гнезда.

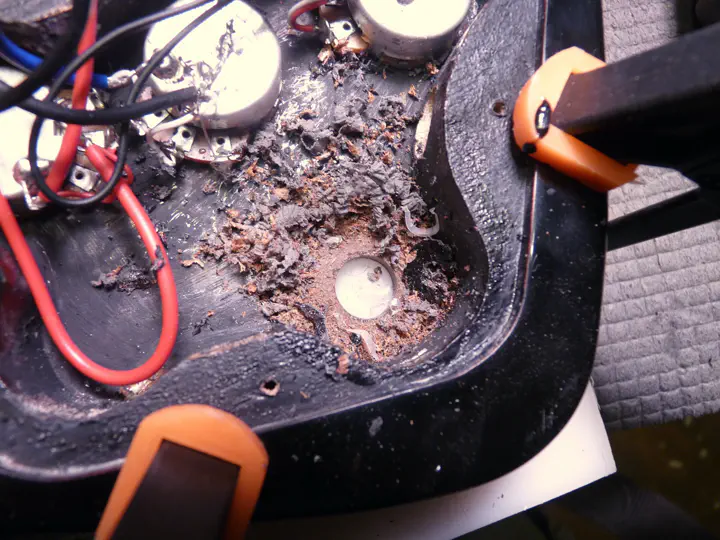

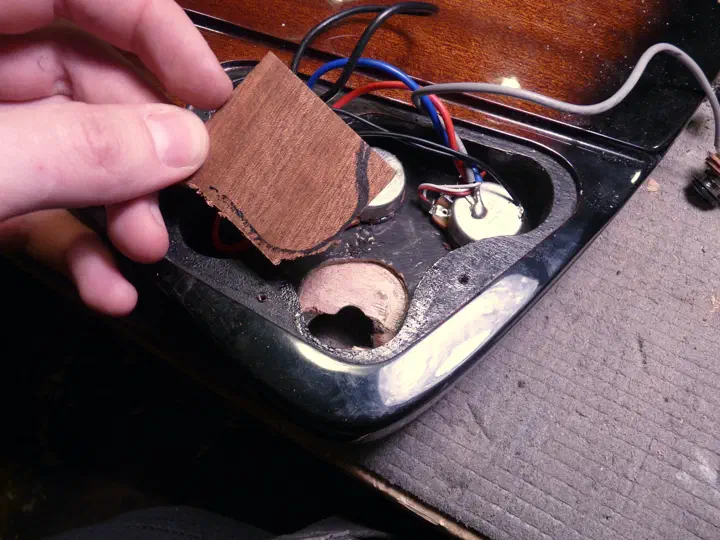

Очищаю древесину от графита с внутренней стороны и делаю из толстого шпона заплатку:

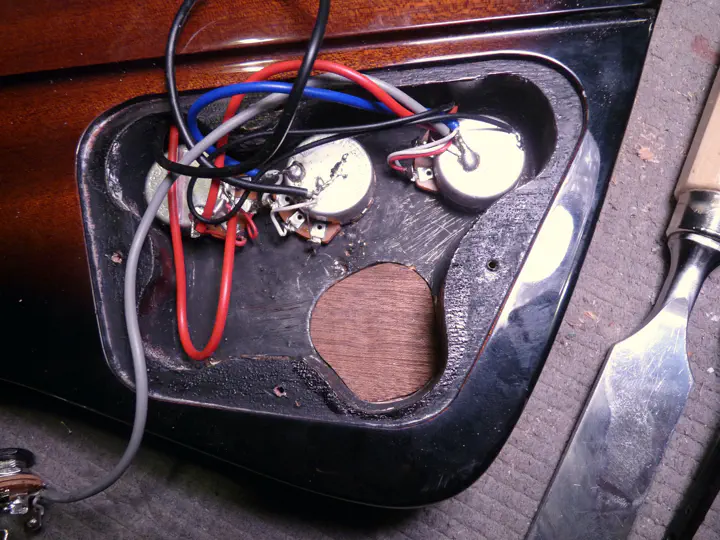

Во:

Теперь эту пластину надо вклеить. Сперва затыкаю дырку снизу:

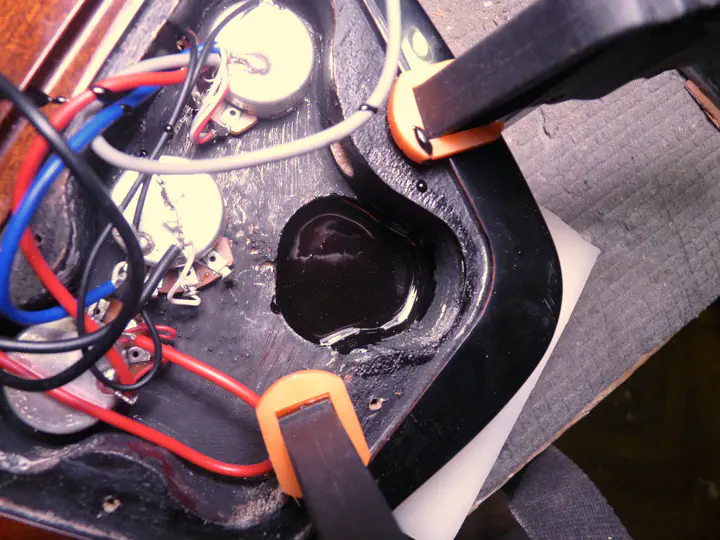

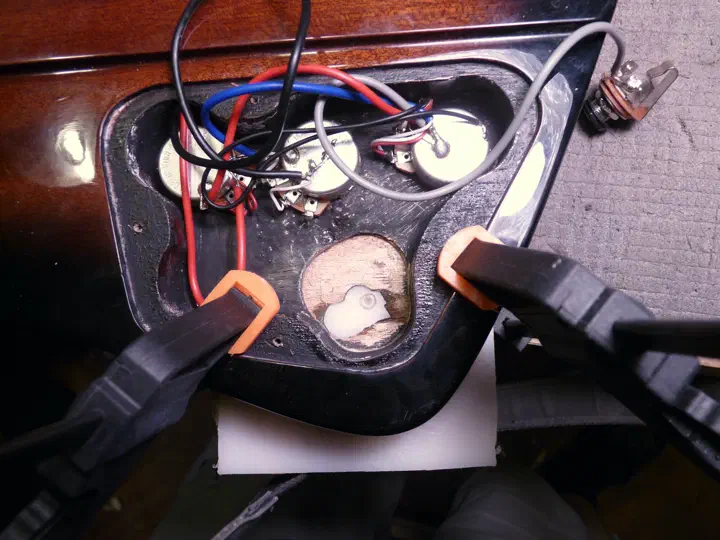

Готовлю черную эпоксидку, заливаю ей пострадавшее место, вдавливаю сверху пластину и заливаю эпоксидкой снова:

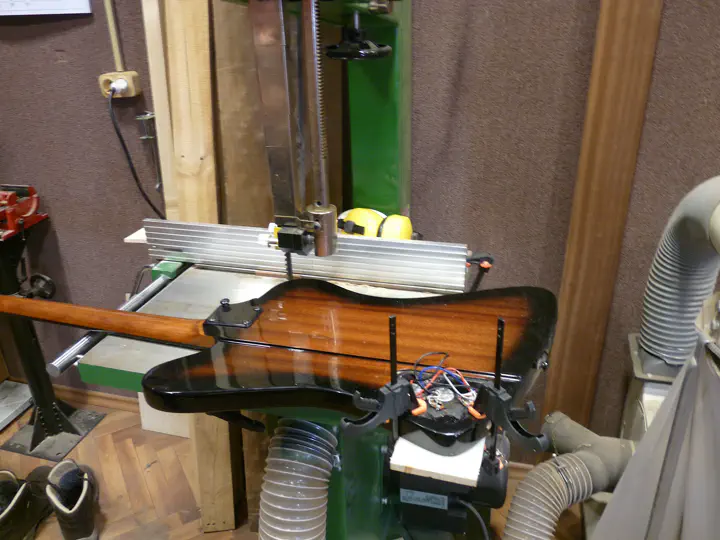

После этого гитара долго удерживается в горизонтальном положении, чтобы смола застыла c ровной поверхностью. Не вредно первые минут двадцать проверять, нет ли просадки, и по необходимости подливать каплю-другую. Эпоксидка впитывается в древесину, хоть и медленно.

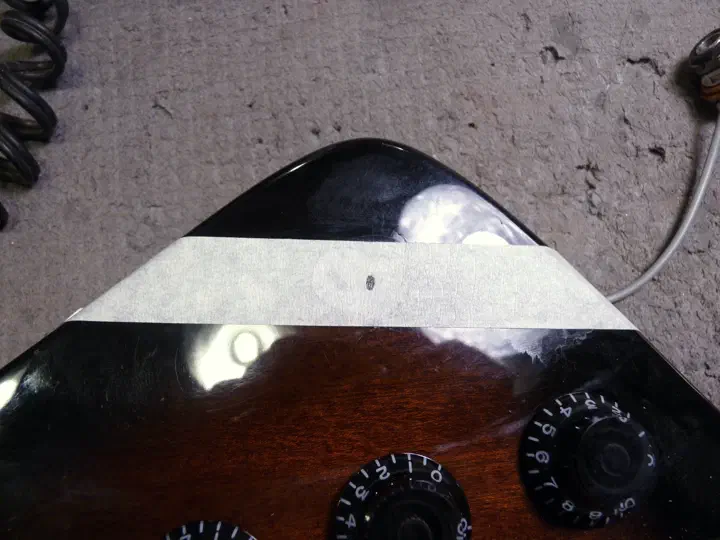

На следующий день сверлю новое отверстие. Сначала сверлится крохотное, с лицевой стороны (так удобнее отметить положение):

Затем уже с тыльной стороны, нужного размера. С лица при этом обязательно прижимается фанерка, чтобы сверло не выломало материал по краям отверстия.

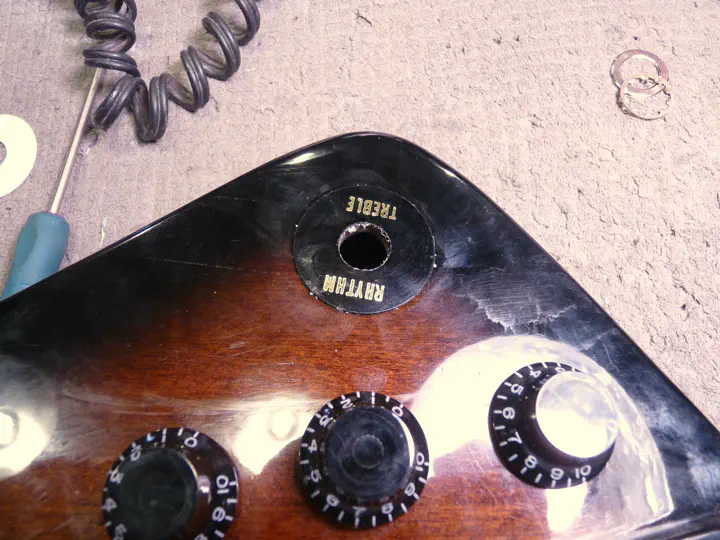

Теперь можно и декоративную наклеечку прилепить.

А что, зачем ставить гнездо обратно в такое нехорошее место?.. Нет уж, пусть будет сбоку, как положено. Оттуда его хотя бы трудно выломать. А на освободившееся место мы решили поставить гибсоновский переключатель. Можно было и потенциометр (чтобы получились две громкости и два тембра), но переклюк показался заказчику полезнее. Темную заплатку любой из вариантов закрыл бы.

Ставлю новые элементы:

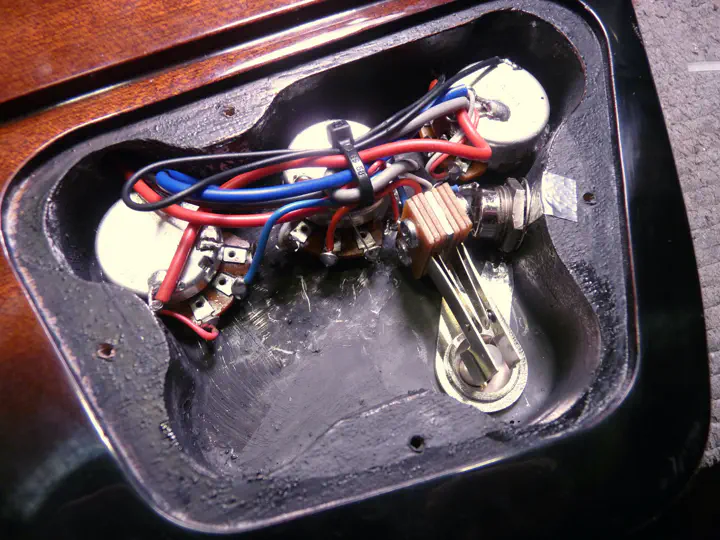

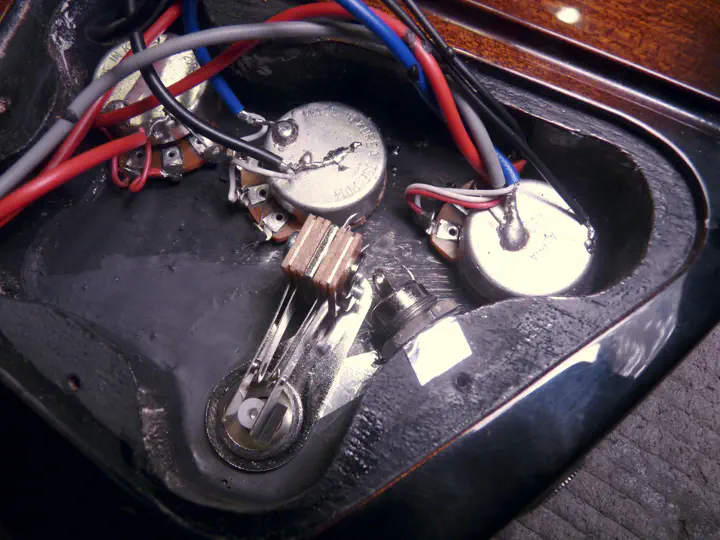

И впаиваю их в схему:

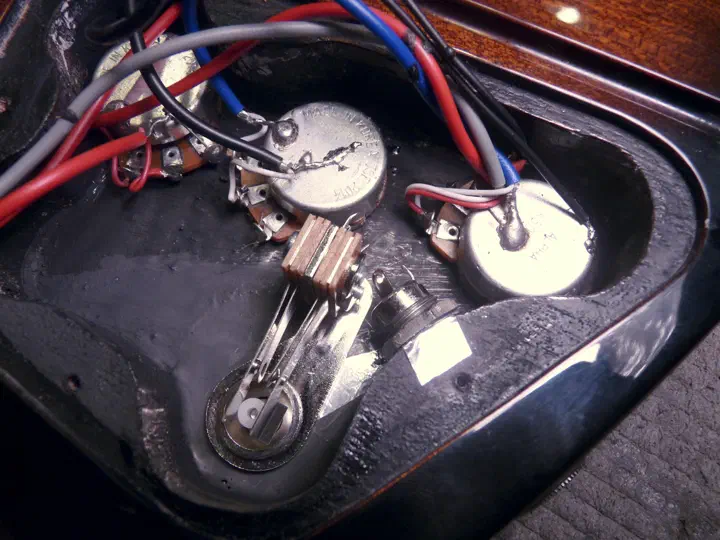

Обратите внимание, насколько ровной выглядит поверхность заливки. Я ее не шлифовал и не делал вообще ничего, только графитом сверху покрасил. Удобно.

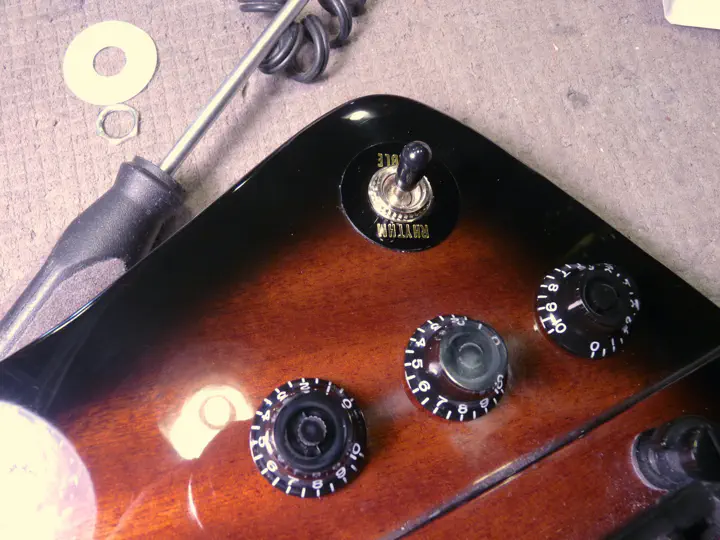

Готово:

От переключателя, на самом деле, большая польза: переход с датчика на датчик им делается гораздо быстрее, чем просто двумя громкостями. С другой стороны, басов с таким переключателем почему-то немного. Хорошие примеры — Mockingbird и Rickenbacker. На современных басах задачу быстрого выбора датчика обычно решает ручка баланса.

Общий вид:

Переключатель двигается в горизонтальной плоскости, чтобы не мешать крутить рукоятки.
