Почему шуршит ручка и как это исправить

Каждый музыкант сталкивался с хрипом или треском, которые доносятся из усилителя при повороте ручки потенциометра. Переключатели тоже склонны издавать лишние звуки, — особенно этим грешит гибсоновский тип свитча, и даже на новой гитаре датчик может похрипывать при включении или не играть вообще.

Часто гитарные мастера при таких симптомах приговаривают шумящий компонент к замене. Но, прежде чем это делать, стоит попробовать его спасти.

Начнем с потенциометров. Чтобы понять, что с ними может быть не так, полезно в общих чертах разобраться, как они устроены:

У стандартного потенциометра есть 2 крайних контакта, графитовая дорожка между ними, и один центральный контакт, который с помощью ручки перемещается по этой дорожке. Тем самым меняется сопротивление между центральным контактом и крайними. При этом сопротивление между двумя крайними контактами всегда остается неизменным - это те самые “250 КОм” или “500 КОм”, которые фигурируют в характеристиках потенциометра.

Проверка крепежа #

Прежде всего стоит проверить, хорошо ли потенциометр закреплен на гитаре. Иногда металлический корпус элемента попросту теряет контакт с экранирующим покрытием из-за разболтавшейся гайки. Если пот не только издает звуки, но и прокручивается за пределы хода рукоятки, то затяните гайку посильнее, - это может решить все вопросы (только придерживайте потенциометр с внутренней стороны при затяжке). Переключателей это тоже касается, конечно. Если не помогло, то идем дальше.

Промывка #

Самая частая проблема, приводящая к лишним звукам, — загрязнение графитовой дорожки или окисление металлических лапок, то бишь внутренних контактов. Это замечательно лечится промывкой специальными средствами, предназначенными для ухода за электрическими соединениями. Их много разных. Фактически, это текучие синтетические смазки с антикоррозийными присадками. В мастерской мы пользуемся Liqui Moly Electronic Spray, потому что он очень эффективен, не воняет, да еще и стоит дешево.

Большинство подобных очистителей имеет масляную основу; масло остается на контактах для снижения трения и дальнейшей защиты от коррозии. Существуют также полностью испаряющиеся очистители, — чаще всего на основе изопропанола. Наш опыт говорит, что они менее эффективны, а убежавший спирт может испортить нитролак.

Промыть потенциометр очень легко: пшикните чуть-чуть из баллончика внутрь пота и проверните его ручку туда-сюда несколько раз. Ничего отпаивать не нужно, ждать испарения - тоже. Кстати, очистители не препятствуют дальнейшей пайке.

Переключатели чистятся, в общем, так же, - главное, найти, куда именно пшикать, чтобы средство попало на контакты. Изредка попадаются полностью закрытые потенциометры и переключатели, и в их случае придется проявить фантазию. Например, захрипевшие микротумблеры можно пролить прямо через отверстие рукоятки, слегка надавливая на нее, чтобы жидкость утекла вниз. А в мелкие пластиковые поты без видимых щелей в корпусе очиститель просачивается через стык корпуса и резьбовой втулки.

Когда доступ к потенциометру затруднен (на большинстве полуакустик работа с электроникой - сущий ад), его можно попробовать обработать снаружи – надо снять рукоятку и оттянуть вал вверх, а в щель между валом и резьбовой частью потихоньку наливать очиститель. На стюмаке даже продается специальная штука, оптимизирующая процесс. Но срабатывает это не всегда, да и ход потенциометра может стать значительно легче. Лить очиститель под крышку пота надежнее.

Чтобы никто не испугался, добавим, что спреи на масляной основе не портят ни общеупотребимые лаки, ни электронику. Электрические параметры схем, в том числе активных, также не меняются. То есть штука совершенно безопасная. Хотя лить ведрами, конечно, не надо… И не путайте ликвимолевский Electronic Spray с Kontakt Reiniger - последним вы только испортите потенциометр.

Про всеми любимую WD-40: да, ее легко купить и ее многие советуют, но специфические смазки для электроники чистят контакты заметно эффективнее. “Вэдэшка” хороша для ржавых железок, а медь и прочий цветмет - не ее профиль.

Дальнейшая чистка #

Контакты отмыть - дело хорошее. Но если в пот попал крупный мусор (например, кусочки проводов, которые так и норовят завалиться внутрь при пайке), очиститель с ним не поможет. В этом случае можно снять крышку с потенциометра и промыть его в открытом виде, либо убрать мусор руками. Если же конструкция пота не допускает снятия крышки (или вам просто лень), остается набрать в шприц изопропилового спирта и сильной струей попробовать выгнать мусор наружу. Либо использовать такой же спирт, но в баллончике под давлением. Спирт безвреден для электроники, но может испортить некоторые лаки, в частности, гибсоновское нитроцеллюлозное покрытие, или изменить цвет голой древесины, - поэтому безопаснее извлечь потенциометр из гитары перед такой промывкой. Полезен также сжатый воздух.

Решение проблем с заземлением #

Третья причина шуршания пота – нестабильное заземление тела гитариста при вращении рукоятки. Как это? А вот как: если убрать руки со струн (и остальных заземленных частей гитары), а потом коснуться их снова, то из усилителя раздастся тихий щелчок. Такой же щелчок, повторенный сотни раз в секунду, может возникать при вращении ручки потенциометра, и будет восприниматься ухом как шуршание. Проблема возникает только на цельнометаллических рукоятках, потому что пластиковые изолируют потенциометр от музыканта.

Причины такому поведению следующие: либо вал имеет плохой контакт с заземленным корпусом потенциометра (в этом случае обычный пот остается только заменить, а вот на многих пушпуллах это, к сожалению, норма жизни), либо металлические ручки покрыты краской. Проверить это все можно, заземлившись свободной рукой о любое другое место (бридж, струны, гнездо) и покрутив потенциометр. Если при этом ничего не трещит - значит, надо менять потенциометр или ставить пластиковую рукоятку. Или просто крутить ручки, не снимая руки со струн :-)

Интересно, что в каталогах гитарных запчастей встречаются потенциометры с пластиковым валом. У них уж точно нет проблем с заземлением рукоятки! Это один из немногих случаев, когда пластиковая деталь предпочтительнее металлической. Именно такие пуш-пулы штатно установлены, например, на японских Ibanez JS:

…или все-таки замена #

Когда все средства перепробованы, а пот все равно хрустит, остается признать поражение и хрипуна заменить.

В этом случае хруст, вероятно, вызван износом графитовой дорожки. Восстановить ее невозможно (правда, по интернету гуляют очень умные советы вроде “навалить в пот графитовой смазки” - не делайте этого). Встречаются и поты, настолько изъеденные коррозией, что никакие очистители за разумное время их не берут. Такие тоже проще менять.

А бывает, открываешь темброблок, а там тебя встречает ЭТО:

Такие компоненты лучше менять, даже если они не шуршат.

О переключателях #

С ними все примерно так же, - с той разницей, что графитовых дорожек там нет, а есть только тоненькие металлические контакты. Та же самая промывка творит с ними чудеса. Достаточно прыснуть очистителем в хрустящий переключатель (иногда можно даже сверху, без разборки гитары) - и тот в большинстве случаев начинает работать как новый.

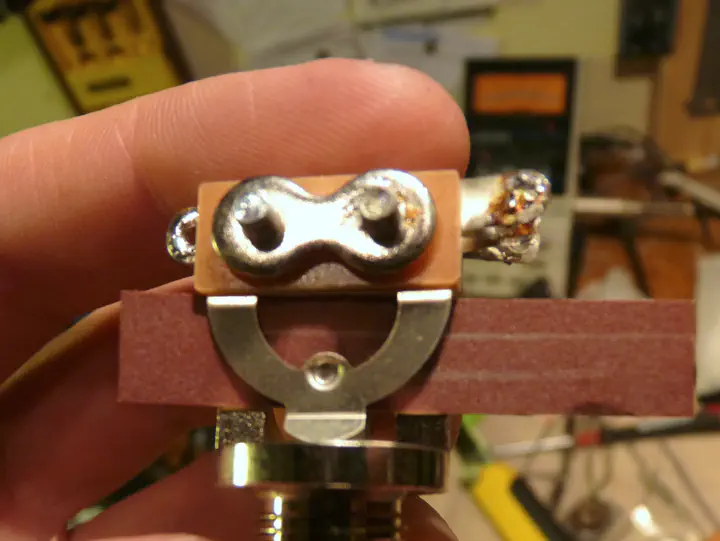

Проблемы возникают только с “гибсоновскими” переключателями: у них контакты при переключении не трутся друг об друга, а просто легонько соприкасаются. Это исключает самоочистку - грязь не съезжает в сторону, а остается в точке соприкосновения. Иногда ее там накапливается столько, что очиститель уже не справляется. Исправить это можно полосочкой мелкой наждачной бумаги (P2000 и больше) - зажмите ее между контактами и вытяните, она счистит все лишнее.

Главное, не забудьте перед установкой переключателя залить контакты пресловутым очистителем.

Иногда даже металлические контакты изнашиваются, и тогда переключатель приходится менять.

фото Алексея Ерофеева

Впрочем, традиционные фендеровские и гибсоновские переключатели - практически вечные.

Заключение #

Почему разумнее промывать электронику, а не менять ее сразу? Все просто: типичная промывка занимает гораздо меньше времени и усилий, чем замена. Одним баллоном очистителя можно промыть целый вагон потенциометров, а по стоимости такой баллон сопоставим с ценой за замену всего лишь одного пота в гитарной мастерской. Особенно промывка выручает, когда новую запчасть так просто не найдешь: многоярусные потенциометры, хитрые фирменные свитчи и так далее.

Упомянутыми масляными очистителями полезно обрабатывать потенциометры еще до того, как те начали хрипеть. Со всеми без исключения новыми компонентами, которые устанавливаются в мастерской, мы именно так и поступаем. Это продлевает их срок службы и страхует контакты от коррозии. Большинство механизмов в смазанном виде работает лучше, и гитарные потроха - не исключение.
