Азиатский заворот кишок

Гитарные фабрики, даже самые дикие и китайские, паяют электронику очень хорошо, аккуратно: к качеству самой пайки претензий не возникает почти никогда. Но есть две проблемы. Во-первых, полнейшее непонимание тамошними сотрудниками, что и зачем они паяют. Во-вторых, фабрика не жалеет проводов, а сборщики не считают нужным обрезать лишнее. Как результат, даже из самой примитивной схемы получается жуткий заворот кишок:

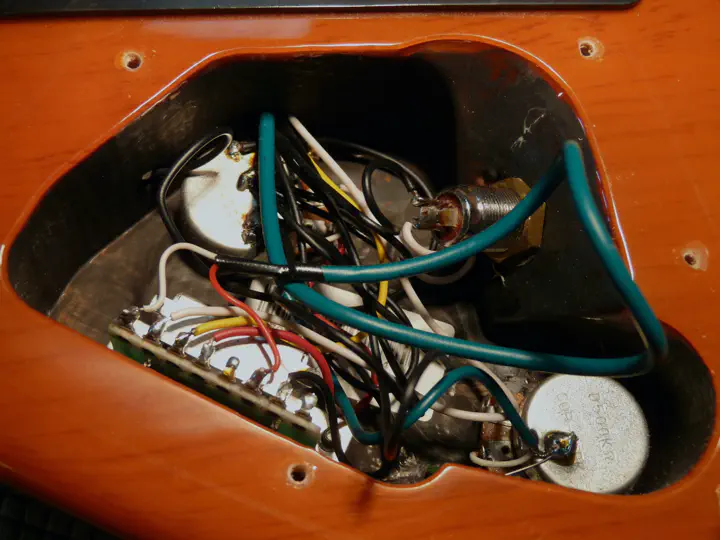

(темброблок Ibanez SA (Индонезия), громкость, тембр, гнездо, три пассивных датчика, пятипозиционный переключатель)

Тут очень много лишнего. Длинные провода еще ладно, но там куча ненужных, дублирующих друг друга соединений и контактов. Кое-где применяются экранированные провода, совершенно бессмысленные и даже вредные, если темброблок сам экранирован. Кстати, и штатный экран тоже малость не доделан: пластиковая крышка хоть и покрыта фольгой, но эта фольга никак не соединена с общей землей.

Бросаться в эти авгиевы конюшни без особого повода не стоит. А вот если нужно, например, сменить потенциометры, то ни в коем случае не следует скрупулезно переносить все 9000 проводов на новые компоненты. Вместо этого я обычно вырезаю кишки полностью и паяю электронику заново, исправляя фабричные ошибки и обходясь минимумом проводки:

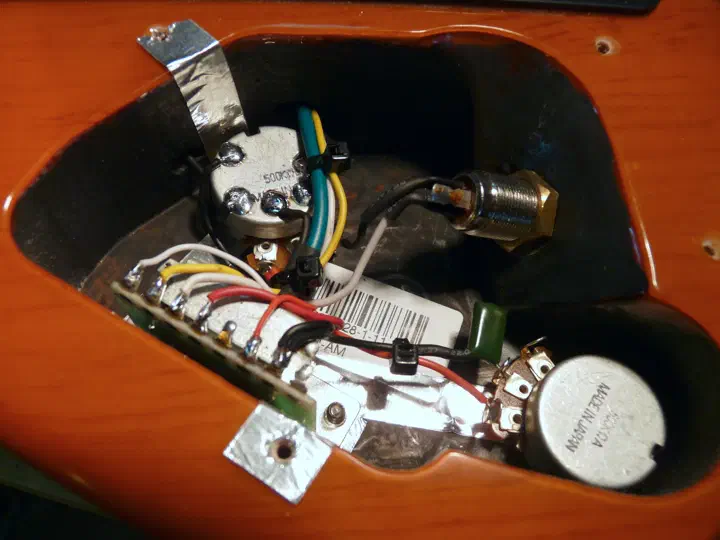

(тот же темброблок спустя полчаса работы)

В конечном итоге это оказывается едва ли не быстрее, чем перекидывать все старые провода на новые поты. Более того, перепаянная гитара будет меньше фонить и даже ярче играть (за счет уменьшения паразитной емкости). Ее ремонтопригодность тоже возрастет, — а поскольку следующим в этот темброблок, скорее всего, полезу я, меня это немало волнует. Сплошные преимущества.

В общем, не надо стесняться вырезать ненужную проводку при первом удобном случае. Нет никакого смысла оставлять в темброблоке азиатские джунгли.

А еще, если нужно перепаять темброблок, я частенько его экранирую, - за свой счет. Потому что в этом случае я смогу пользоваться неэкранированными проводами и сильно сэкономить время на монтаже. А обклеить фольгой или помазать графитом типичный темброблок почти не занимает времени. Но на этом ибанезе экран уже был.
